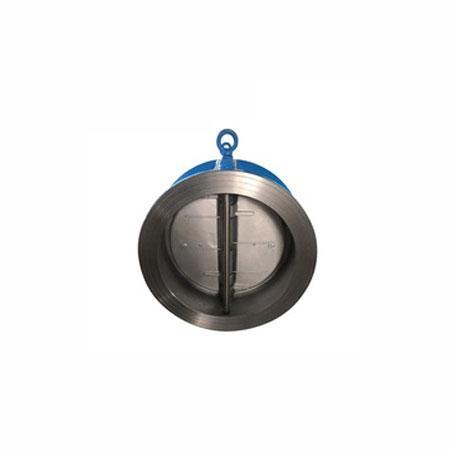

产品特点
体积小，重量轻，结构紧凑、维修方便
阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
因速闭作用，可防止介质倒流
阀体结构长度尺寸小，刚性好
安全方便，可用于水平垂直两个方向安装
执行标准
法兰连接尺寸：GB/T1724.1-98
结构长度：GB/T12221-1989，ISO5752-82
其主要功能水锤压力很小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快。结构长度很短、体积很小、重量很轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价。

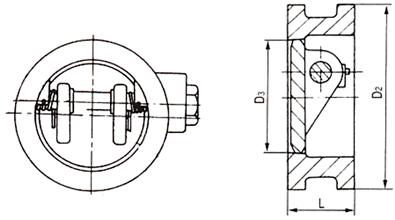

结构示意图
主要技术参数
| 型 号 | 公称压力 | 试验压力PS(MPa) | 工作温度
(℃) | 适用介质 |
|---|
| PN(MPa) | 壳体 | 密封 |
|---|
1Jl77X
LJH77H
LJH77Y
LJll77W | 1.0 | 1.5 | 1.1 | 软密封：
100～225
硬密封
200～550 | 水、
油品、
气体、
硝酸等 |
| 1.6 | 2.4 | 1.76 |
| 2.5 | 3.75 | 2.75 |
| 1.0 | 6.0 | 4.4 |
| 6.4 | 9.6 | 7.0 |
主要零件材料
| 零件名称 | 材 料 |
|---|
LJH77X-10C、
25 16、40 | LJH77H-16C、
40 25、64 | IJH77Y25I
40I164I | LJH77W10C、
25 16C、40 | LJH77W-10P、
25P 16P、40P |
|---|
| 阀体、蝶板 | 铸钢WCB | 铬钼钢 | 铸钢WCB | lCrl8Ni9Ti |
| 阀杆 | 2Crl3 | lCrl8N19Tl | 20r13 |
| 阀体密封副 | | 堆焊合金钢 | 堆焊硬质合金 | | |
| 助关弹簧 | lCrl8N19Ti | 耐热合金 | 1Crl8Ni9Ti |
主要外形尺寸
公称通径
DN(mm) | L | D2 | D3 | 公称通径
DN(ram) | L | D2 | D3 |
|---|
| LJH77X | LJH77H
LJH77Y
LJH77W | LJH77X | LJH77H
LJH77Y
LJH77W |
|---|
| 50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
| 80 | 64 | 1 05 | 7l | 80 | d50 | 152 | 545 | 427 | 427 |
| 100 | 64 | 155 | 91 5 | 94 | 500 | 152 | 608 | 479 | 490 |
| 125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
| 150 | 76 | 210 | 14l | 145 | 700 | 229 | 800 | 675 | 686 |
| 200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
| 250 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
| 300 | 114 | 375 | 290 | 300 | 1000 | 300 | lll5 | 974 | - |
| 350 | 127 | 435 | 340 | 340 | 1200 | 360 | 1325 | 1165 | - |
