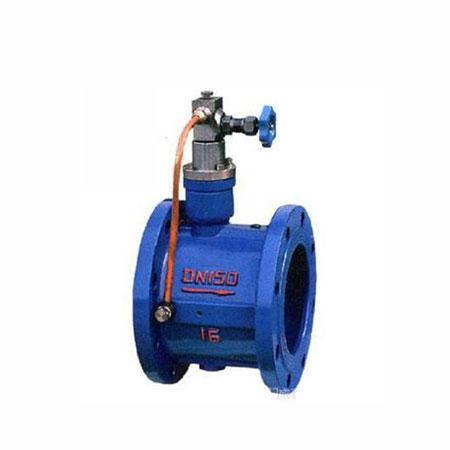

微阻缓闭蝶式止回阀

微阻缓闭蝶式止回阀本厂生产的ZHYH46品、zHYH46ei型微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的供排水管道上既能防止介质的倒流又能有效地限制破坏性水锤保证管线的安全使用。该止回阀结构新颖、体各小、密封可靠、启瑚平稳、耐磨损、使用寿命长、油压···

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

主要零件材料

型号	阀体、蝶板	阀杆、活塞、缸套	阀座	弹簧
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25	碳钢、不锈钢	不锈钢	不锈钢	不锈钢

主要技术参数

型号	公称压力 PN(MPo)	试验压力Ps(MPa)		工作温度 (℃)	适用介质
型号	公称压力 PN(MPo)	壳体	密封	工作温度 (℃)	适用介质
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25	1.6	2.4	1.76	≤120	清水污水海水
	2.5	3.75	2.75
	4.0	6.0	4.4

主要外形尺寸法兰连接尺寸

(PN16、PN2.5、PN4.0MPa按JB／T79 94标准）

公称通径DN(mm)	L	H	H1
100	240	280	115
125	260	290	142
150	275	310	172
200	305	350	210
250	340	415	240
300	370	450	264
350	400	480	294
400	435	550	324
450	470	585	351
500	500	640	379
600	560	720	434
700	620	750	491
800	680	792	549
900	740	900	600
1000	800	975	655
1200	920	1140	770
