原理特点

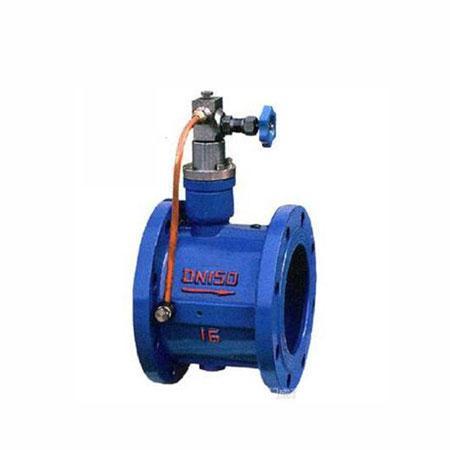

蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。蝶式缓冲止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀是工业用水和城市排污的最佳产品。
结构图
主要零件材料
| 零件名称 | 阀体 | 蝶 板 | 密封圈 | 阀杆 | 填料 |
|---|
| 材料 | 灰铸铁
碳钢 | 灰铸铁、铸钢、球墨铸铁 | 丁腈耐油橡胶、
氯丁橡胶 | 不锈钢 | 聚四氟乙烯 |
主要技术参数
| 型号 | 公称压力
PN(MPa) | 试验压力Ps(MPa) | 工作压力
P(MPa) | 介质温度
(℃) | 适用介质 |
|---|
| 壳体 | 密封 |
|---|
H47X、H47H、H47X、
H47H、H47Xf、HD47X | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃ | 水、油品
海水、污水 |
| 1.6 | 2.4 | 1.75 | 1.6 |
| 2.5 | 3.75 | 2.75 | 2.5 |
主要外形尺寸(法兰连接尺寸：PNl0、16、25按JB／T79 94标准）
公称通径
DN(mm) | 尺 寸(mm) |
|---|
| L | H | B1 | B2 |
|---|
| 200 | 230 | 550 | 540 | 600 |
| 250 | 250 | 630 | 600 | 700 |
| 300 | 270 | 690 | 650 | 740 |
| 350 | 290 | 780 | 710 | 800 |
| 400 | 310 | 860 | 770 | 870 |
| 450 | 330 | 910 | 830 | 920 |
| 500 | 350 | 980 | 900 | 1000 |
公称通径
DN(mm) | 尺 寸(mm) |
|---|
| L | H | B1 | B2 |
|---|
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |
