止回阀

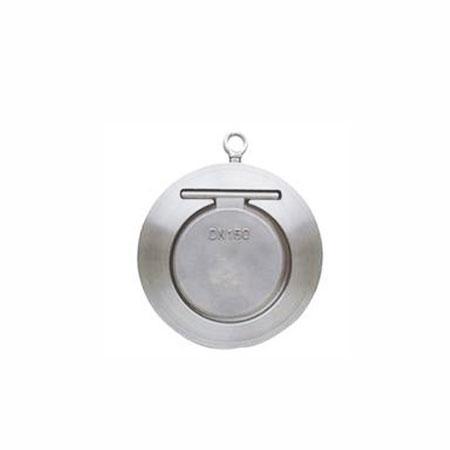

H74薄型对夹旋启止回阀

H74薄型对夹旋启止回阀H74薄型对夹旋启止回阀,是一种超薄止回阀,它具有结构简单,外形美观、重量轻、安装方便等优点。薄型止回阀主要适用于给水系统、石油、 化工、冶金等工业部门对有安装空间限制的场所最为适用。

立即咨询立即咨询

咨询电话 :159-2126-5952

手机:131-2222-9634邮箱:82447122@qq.com

产品详情

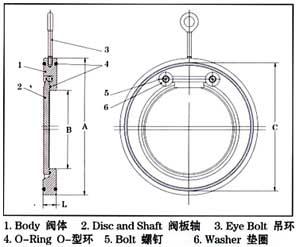

结构示意图



标准产零件材料组合


阀体碳钢
阀板碳钢
O-型环丁腈或乙丙橡胶
螺钉垫圈不锈钢
吊环碳钢
阀体不锈钢
阀板不锈钢
O-型环氟化橡胶
螺钉垫圈不锈钢
吊环不锈钢
阀体不锈钢
阀板不锈钢
O-型环氟化橡胶
螺钉垫圈不锈钢
吊环不锈钢



主要尺寸

SizeBA(N F)LCWeight
NF
       PN16
NF
       PN10
NF
       PN16
NF
       PN25
NF
       PN40
PN6PN10PN16PN25PN40
DN401 1/2″238893939316161616162276.5
DN502″339810810810816161616162293
DN652 1/2″41118128128128161616161622113.8
DN803″54134144144144161616161622128
DN1004″71154164171170161616161622144.5
DN1255″92184193196196161616161623173.5
DN1506″112209220228228191919191924197.4
DN2008″155264275288291282828282830254.5
DN25010″201319330343354323232323239306.5
DN30012″240375380403420383838383853357.5
DN35014″270425440460477383838383853408.5
DN40016″311470493517549484848484853448
DN45018″360529543567574484848484877498.5
DN50020″410579598627630585858585886550.5
DN60024″490683697733 6868686868110665.5
