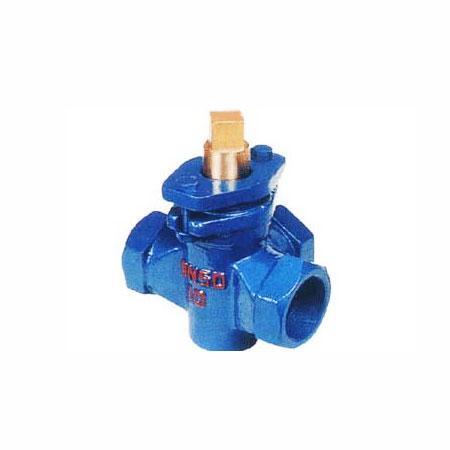

三通内螺纹旋塞阀

三通内螺纹旋塞阀三通内螺纹旋塞阀在管道中主要用于切断、升配和改变介质流动方向。它易于适应多通道结构，以至一个阀可以获得两个、三个、甚至四个不同的流道，这样可以简化管道系统的设计，减少阀门门用量以及设备中需要的一些连接配件。三通内螺纹旋塞阀的用途是安装在管道上主要作切断、分配和改变介质流动方向用。适用介质为水、油、汽，无脉动工作压力。介质温度≤100℃，公称压力为0.6、1.0、1.6MPa

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

主要零件材料

零件名称	阀体	塞子	填料压盖	填料
X14W-1.0T	铸铜	铸铜	铸铜	油浸石棉盘根、柔性石墨
X14T-1.0	铸铁	铸铜	铸铁	油浸石棉盘根、柔性石墨

主要性能规范

型号	公称压力PN(MPa)	试验压力PS(MPa)		适用介质	适用温度(℃)聚四氟乙烯
型号	公称压力PN(MPa)	壳体	密封	适用介质	适用温度(℃)聚四氟乙烯
X14W-1.0	1.0	1.5	1.1	水、蒸汽、油品	≤100
X14W-1.0P	1.0	1.5	1.1	水、蒸汽、油品	≤100

主要尺寸

公称通径	管螺纹G	尺寸（mm）
公称通径	管螺纹G	H	L	h	□S
15	1/2	117	85	30	11
20	3/4	126	90	34	14
25	1	160	110	42	17
32	11/4	176	130	48	19
40	11/2	210	150	64	20
50	2	238	170	76	27
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42
