旋塞阀

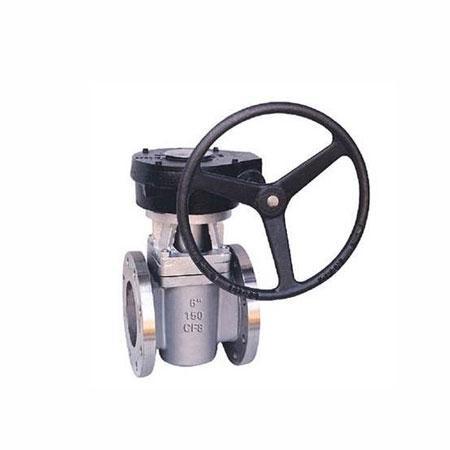

德标法兰卡套旋塞阀

德标法兰卡套旋塞阀德标法兰卡套旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

特点

产品结构合理、密封可靠、性能优良、造型美观。
它的密封性是通过卡套四周的密封面来实现的。金属唇边保护固定卡套。
阀门没有空腔给介质积聚。
金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
双向流动，启闭迅速、流阻小、使用安装更方便。

适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

主要外形尺寸及连接尺寸注：DN100以上带蜗轮

公称压力（mpa）	公称通径（in）	尺寸（mm）
公称压力（mpa）	公称通径（in）	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
10.0 (PN100)	15	15	45	75	105	130	20-2	4-Ф14	150	300	-
	25	25	68	100	140	160	24-2	4-Ф18	160	300	-
	32	32	75	110	155	180	24-3	4-Ф22	180	350	-
	40	40	88	125	170	200	28-3	4-Ф22	190	400	-
	50	50	102	145	195	230	30-3	8-Ф26	200	500	-
	65	70	122	170	220	290	34-3	8-Ф26	220	500	-
	80	80	138	180	230	310	36-3	8-Ф26	230	550	-
	100	97	162	210	265	350	40-3	8-Ф30	380	-	300
	125	125	188	250	315	400	40-3	8-Ф33	460	-	300
	150	150	218	290	355	480	44-3	12-Ф33	520	-	320
	200	200	285	360	430	600	52-3	12-Ф36	580	-	320
	250	250	345	430	505	730	60-3	16Ф39	620	-	350
	300	300	410	500	585	850	68-3	16-Ф42	680	-	380
16 (PN160)	15	15	45	75	105	130	20-2	4-Ф14	150	300	-
	25	25	68	100	140	160	24-2	4-Ф18	160	300	-
	40	40	88	125	170	200	28-3	4-Ф22	190	400	-
	50	50	102	145	195	230	30-3	8-Ф26	200	500	-
	65	70	122	170	220	290	34-3	8-Ф26	220	500	-
	80	80	138	180	230	310	36-3	8-Ф26	230	550	-
	100	97	162	210	265	350	40-3	8-Ф30	240	-	300
	125	130	188	250	315	400	44-3	8-Ф33	460	-	300
	150	153	218	290	355	480	50-3	12-Ф33	520	-	320
	200	194	285	360	430	600	60-3	12-Ф36	580	-	320
	250	239	345	430	505	730	68-3	12-Ф42	620	-	350
	300	286	410	500	585	850	78-3	16-Ф42	680	-	380

(PN16-PN25)

主要外形尺寸及连接尺寸注：DN100以上带蜗轮

公称压力（mpa）	公称通径（in）	尺寸（mm）
公称压力（mpa）	公称通径（in）	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
1.6 (PN16)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	18-3	4-Ф18	220	500	-
	80	80	138	160	200	310	20-3	8-Ф18	230	550	-
	100	100	158	180	220	350	20-3	8-Ф18	380	-	300
	125	125	188	210	250	400	22-3	8-Ф18	460	-	300
	150	150	212	240	285	480	22-3	8-Ф22	520	-	320
	200	200	268	295	340	600	24-3	12-Ф22	580	-	320
	250	250	320	355	405	730	26-3	12-Ф26	620	-	350
	300	300	378	410	460	850	28-4	12-Ф26	680	-	380
2.5 (PN25)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	22-3	8-Ф18	220	500	-
	80	80	138	160	200	310	24-3	8-Ф18	230	550	-
	100	100	162	190	235	350	24-3	8-Ф22	380	-	300
	125	125	188	220	270	400	26-3	8-Ф26	460	-	300
	150	150	218	250	300	480	28-3	8-Ф26	520	-	320
	200	200	278	310	360	600	30-3	12-Ф26	580	-	320
	250	250	335	370	425	730	32-3	12-Ф30	620	-	350
	300	300	395	430	485	850	34-4	16-Ф30	680	-	380

(PN40-PN64)

主要外形尺寸及连接尺寸注：DN100以上带蜗轮

公称压力（mpa）	公称通径（in）	尺寸（mm）
公称压力（mpa）	公称通径（in）	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
4.0 (PN40)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	22-3	8-Ф18	220	500	-
	80	80	138	160	200	310	24-3	8-Ф18	230	550	-
	100	100	162	190	235	350	24-3	8-Ф22	380	-	300
	125	125	188	220	270	400	26-3	8-Ф26	460	-	300
	150	150	218	250	300	480	28-3	8-Ф26	520	-	320
	200	200	285	320	375	600	34-3	12-Ф30	580	-	320
	250	250	345	385	450	730	38-3	12-Ф33	620	-	350
	300	300	410	450	515	850	42-4	16-Ф33	680	-	380
6.4 (PN64)	15	15	45	75	105	130	20-2	4-Ф14	150	300	-
	20	20	58	75	105	150	20-2	4-Ф14	155	300	-
	25	25	68	100	140	160	24-2	4-Ф18	160	300	-
	32	32	78	110	155	180	24-3	4-Ф22	180	350	-
	40	40	88	125	170	200	28-3	4-Ф22	190	400	-
	50	50	102	135	180	230	26-3	4-Ф22	200	500	-
	65	65	122	160	205	290	26-3	8-Ф22	220	500	-
	80	80	138	170	215	310	28-3	8-Ф22	230	550	-
	100	100	162	200	250	350	30-3	8-Ф26	380	-	300
	125	125	188	240	295	400	34-3	8-Ф30	460	-	300
	150	150	218	280	345	480	36-3	8-Ф33	520	-	320
	200	200	285	345	415	600	42-3	12-Ф36	580	-	320
	250	250	345	400	470	730	46-3	12-Ф36	620	-	350
	300	300	410	460	530	850	52-4	16-Ф36	680	-	380
