旋塞阀

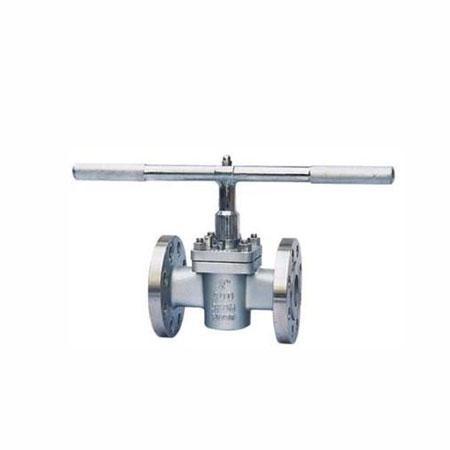

T型三通卡套旋塞阀

T型三通卡套旋塞阀T型三通卡套旋塞阀用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

主要外形尺寸及连接尺寸

DN	L	d1	d2	d3	b	f	H1	H2	c	N-ФZ
150Lb
1/2	108	35	60.5	89	11	2	68	150	300	4-15
3/4	117	43	70	98	11	2	73	155	300	4-15
1	127	51	79.5	108	12	2	80	160	300	4-15
11/4	140	64	89	117	13	2	85	180	350	4-15
11/2	165	73	98.5	127	15	2	95	190	400	4-15
2	178	92	120.5	152	16	2	110	200	500	4-19
21/2	190	105	139.5	178	18	2	125	220	500	4-19
3	203	127	152.5	190	19	2	130	230	500	4-19
4	229	157	190.5	229	24	2	155	380	/	8-19
5	254	186	216	254	24	2	175	460	/	8-22
6	267	216	241.5	279	26	2	185	520	/	8-22
8	292	270	298.5	343	29	2	225	580	/	8-22
10	330	324	362	406	31	2	260	620	/	12-25
12	356	381	432	483	32	2	300	680	/	12-25
300Lb
1/2	140	35	66.5	95	15	2	75	150	300	4-15
3/4	152	43	82.5	117	16	2	91	155	300	4-19
1	165	51	89	124	18	2	95	160	300	4-19
11/4	178	64	98.5	133	19	2	100	180	350	4-19
11/2	190	73	114.5	156	21	2	120	190	400	4-22
2	216	92	127	165	23	2	125	200	500	8-19
21/2	241	105	149	190	26	2	140	220	500	8-22
3	283	127	168.5	210	29	2	155	230	500	8-22
4	305	157	200	254	32	2	185	380	/	8-22
5	381	186	235	279	35	2	200	460	/	8-22
6	403	216	270	318	37	2	220	520	/	12-22
8	419	270	330	381	42	2	257	580	/	12-25
10	457	324	387.5	445	48	2	300	620	/	16-25
12	502	381	451	521	51	2	340	680	/	16-25
600Lb
1/2	165	35	66.5	95	22	7	82	150	300	4-15
3/4	190	43	82.5	118	23	7	98	155	300	4-19
1	216	51	89	124	25	7	102	160	300	4-19
11/4	229	64	98.5	133	28	7	108	180	350	4-19
11/2	241	73	114.5	156	30	7	128	190	400	4-22
2	292	92	127	165	33	7	135	200	500	8-19
21/2	330	105	149	190	36	7	155	220	500	8-22
3	356	127	168	210	39	7	165	230	500	8-22
4	432	157	216	273	45	7	208	380	/	8-25
5	508	186	266.5	330	52	7	245	460	/	8-29
6	559	216	292	356	55	7	265	520	/	12-29
8	660	270	349	419	63	7	300	580	/	12-32
10	787	324	432	508	71	7	355	620	/	16-35
12	838	381	489	559	74	7	390	680	/	20-35
