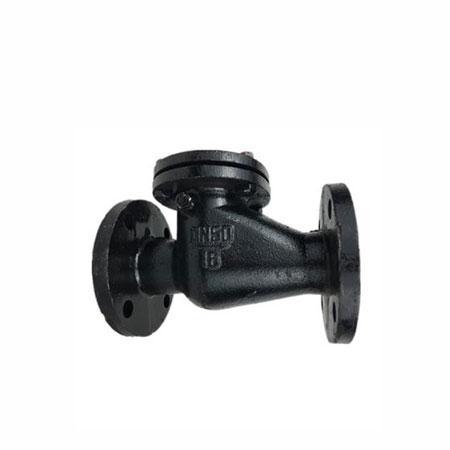

H44T旋启式止回阀

H44T旋启式止回阀适于工作温度≤100℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。

结构特点

1. 结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

2. 体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3. 阀瓣关闭快速，水锤压力小

4. 水平或垂直管道均可使用，安装方便

5. 流道通畅、流体阻力小

6. 动作灵敏、密封性能好

7. 阀瓣行程短、关阀冲击力小

8. 整体结构、简单紧凑、造型美观

9. 使用寿命长、可靠性高

作用原理及结构说明

1. 作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面

2. 结构说明

• 结构形式：旋启式单阀瓣

• 驱动方式：对焊连接

• 连接形式：对焊连接

• 阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度

结构示意图

主要性能规范

主要零件材料

主要外形尺寸、连接尺寸及重量
