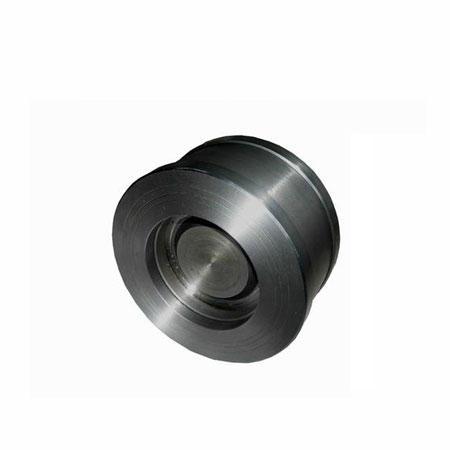

H71单瓣对夹升降式止回阀

H71单瓣对夹升降式止回阀H71单瓣对夹升降式止回阀该产品采用对夹式连接，结构紧凑，阀瓣沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。对夹升降式止回阀具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用，H71单瓣对夹升降式止回阀可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

特点

具有结构短、体积小、质量轻；
阀瓣关闭快速，水锤压力小；
流道通畅，流体阻力小；动作灵敏，密封性能好

执行标准

设计制造：JB/T8937
结构长度：JB/T8937
配管法兰：JB/T74 　　
试验与检验：JB/T9092-1999

材料及主要参数

配管法兰	公称压力	常规产品型号
JB/T74-90 GB9112- 9124、 HG20592- 20614	PN1.0MPa	H71H-10C	H71W10P	H71W10P8	H71W10P3	H71W10R	H71W10R8	H71W10R3
	PN1.6MPa	H71H-16C	H71H-16P	H71H-16P8	H71H-16P3	H71H-16R	H71H-16R8	H71H-16R3
	PN2.5MPa	H71H-25	H71H-25P	H71H-25P8	H71H-25P3	H71H-25R	H71H-25R8	H71H-25R3
	PN4.0MPa	H71H-40	H71H-40P	H71H-40P8	H71H-40P3	H71H-40R	H71H-40R8	H71H-40R3
	PN6.3MPa	H71H-63	H71H-63P	H71H-63P8	H71H-63P3	H71H-63R	H71H-63R8	H71H-63R3
	PN10.0MPa	H71H-100	H71H-100P	H71H-100P8	H71H-100P3	H71H-100R	H71H-100R8	H71H-100R3
	PN16.0MPa	H71H-160	H71H-160P	H71H-160P8	H71H-160P3	H71H-160R	H71H-160R8	H71H-160R3
CB/T9112- 9124、 HG20615- 20635、 SH3406	PN2.0MPa	H71H-20C	-	H71H-20P8	H71H-20P3	-	H71H-20R8	H71H-20R3
	PN5.0MPa	H71H-50	-	H71H-50P8	H71H-50P3	-	H71H-50R8	H71H-50R3
	PN11.0MPa	H71H-110	-	H71H-110P8	H71H-110P3	-	H71H-110R8	H71H-110R3
	PN15.0MPa	H71H-150	-	H71H-150P8	H71H-150P3	-	H71H-150R8	H71H-150R3
ANSIB16.5	Class150	H71H-A1C	-	H71H-A1CP8	H71H-A1P3	-	H71H-A1R8	H71H-A1R3
	Class300	H71H-A3	-	H71H-A3P8	H71H-A3P3	-	H71H-A3R8	H71H-A3R3
	Class600	H71H-A6	-	H71H-A6P8	H71H-A6P3	-	H71H-A6R8	H71H-A6R3
	Class900	H71H-A9	-	H71H-A9P8	H71H-A9P3	-	H71H-A9R8	H71H-A9R3
主要零件材料	阀体	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	阀瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
	压圈	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
	弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
适用工况	适用温度(℃)	-29～425	-196～540		-196～425	-196～540		-196～455
注:本表为常规对夹式止回阀的型号编制,主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法

主要尺寸及重量

公称压力 PN MPa	公称通径 DN mm	尺寸(mm)						重量 (Kg)	配管法兰(供参考)
公称压力 PN MPa	公称通径 DN mm	L	D	D2	D3	D4	D5	重量 (Kg)	螺栓孔中心圆直径Dl	螺栓数量	螺栓直径d	螺栓长度Ll
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40	0.12	65	4	M12	75
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	70	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	100
	40	31.5	93	39	55	66	78	0.80	110	4	M16	105
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	4	M16	130
	80	50	142	76	96	110	125	2.2	160	8	M16	135
	100	65	162	95	115	135	150	3.4	180	8	M16	150
	125	90	192	110	125	132	-	9.0	210	8	M16	180
	150	106	218	127	150	158	-	14	240	8	M20	210
PN1.0MPa	200	140	273	165	200	208	-	24	295	8	M20	240
PN1.6MPa	200	140	273	165	200	208	-	24	295	12	M20	240
PN2.5MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.80	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	284	165	200	208	-	26	310	12	M24	260
PN4.0MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.80	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	291	165	200	208	-	28	320	12	M27	275

主要尺寸及重量

公称压力 PN MPa	公称通径 DN mm	尺寸(mm)					重量 (Kg)	配管法兰(供参考)
公称压力 PN MPa	公称通径 DN mm	L	D	D2	D3	D4	重量 (Kg)	螺栓孔中心圆直径D1	螺栓数量	螺栓直径d	螺栓长度Ll
PN6.3MPa	15	25	62	15	25	25	0.5	75	4	M12	100
	20	31.5	73	19	30	30	0.7	90	4	M16	115
	25	35.5	83	24	36	36	1.0	100	4	M16	130
	32	40	89	31	43	43	1.3	110	4	M20	140
	40	45	104	39	52	52	2.0	125	4	M20	150
	50	56	114	48	62	62	3.2	135	4	M20	160
	65	63	138	62	75	75	4.5	160	8	M20	170
	80	71	148	76	90	90	5	170	8	M20	180
	100	80	174	95	112	112	7	200	8	M24	200
	125	110	211	110	125	132	13	240	8	M27	245
	150	125	248	127	150	158	22	280	8	M30	270
	200	160	310	165	200	208	40	345	12	M33	325
PN10.0MPa	15	25	62	15	25	25	0.6	75	4	M12	100
	20	31.5	73	19	30	30	1.0	90	4	M16	115
	25	35.5	83	24	36	36	1.3	100	4	M16	130
	32	40	89	31	43	43	1.6	110	4	M20	140
	40	45	104	39	52	52	2.5	125	4	M20	150
	50	56	120	48	62	62	3.8	145	4	M24	175
	65	63	144	62	75	75	6	170	8	M24	185
	80	71	154	76	90	90	7	180	8	M24	195
	100	80	181	95	112	112	10	210	8	M27	220
	125	110	218	110	132	132	18	250	8	M30	265
	150	125	258	127	158	158	30	290	12	M30	285
	200	160	324	165	208	208	56	360	12	M33	345
PN16.0MPa (JB/T74-90)	15	25	58	15	25	25	0.6	75	4	M16	70
	20	31.5	69	19	30	30	0.9	90	4	M20	85
	25	35.5	79	24	36	36	1.3	100	4	M20	90
	32	41	92	31	43	43	1.7	115	4	M22	100
	40	45	100	39	52	52	2.2	125	4	M24	110
	50	56	142	48	62	62	5.6	165	4	M22	115
	65	63	162	62	75	75	7.5	190	8	M27	130
	80	71	176	76	90	90	9	205	8	M27	140
	100	80	208	95	112	112	14	240	8	M30	155
	125	110	247	110	132	132	27	285	8	M36	195
	150	125	280	127	158	158	38	318	12	M36	210
	200	160	356	165	208	208	76	400	12	M42	260

主要尺寸及重量

公称压力 PN MPa	公称通径 DN mm	尺寸(mm)					重量 (Kg)	配管法兰(供参考)
公称压力 PN MPa	公称通径 DN mm	L	D	D2	D3	D4	重量 (Kg)	螺栓孔中心圆直径D1	螺栓数量	螺栓直径d	螺栓长度L1
PN16.0MPa (GB/T9112-9124) (HG20592-20635)	15	25	62	15	25	25	0.6	75	4	M12	115
	20	31.5	73	19	30	30	1.0	90	4	M16	135
	25	35.5	83	24	36	36	1.3	100	4	M16	145
	32	40	89	31	43	43	1.6	110	4	M20	160
	40	45	104	39	52	52	2.5	125	4	M20	170
	50	56	120	48	62	62	3.8	145	4	M24	195
	65	63	144	62	75	75	6	170	8	M24	210
	80	71	154	76	90	90	7	180	8	M24	225
	100	80	181	95	112	112	10	210	8	M27	250
	125	110	218	110	125	132	18	250	8	M30	295
	150	125	258	127	150	158	30	290	12	M30	325
	200	160	325	165	200	208	58	360	12	M33	375
注：不同的法兰标准其尺寸有一定的差异，故配管法兰的螺栓直径 d、螺栓长度L,等尺寸仅供参考。本表中配管法兰尺寸主要以JB／T74—90标准系列2为依据。

主要尺寸及重量

压力级	公称通径		尺寸(mm)					重量 (Kg)	配管法兰(供参考)
	NPS	DN	L	D	D2	D3	D4		螺栓孔心圆直径D1	螺栓数量	螺栓直径d			螺栓长度L1
	NPS	DN	L	D	D2	D3	D4		螺栓孔心圆直径D1	螺栓数量	in		mm	RF	RJ
Class150 PN2.0MPa	1/2	15	25	46	15	25	25	0.28	60.5	4	1/2	M14		90	-
	3/4	20	31.5	56	19	30	30	0.42	70	4	1/2	M14		100	-
	1	25	35.5	65	24	36	36	0.56	79.5	4	1/2	M14		105	120
	11/4	32	40	74	31	43	43	0.75	89	4	1/2	M14		115	130
	11/2	40	45	84	39	52	52	1.3	98.5	4	1/2	M14		120	135
	2	50	56	103	48	62	62	2.1	120.5	4	5/8	M16		140	155
	21/2	65	63	122	62	75	75	2.8	139.5	4	5/8	M16		155	170
	3	80	71	135	76	90	90	3.6	152.5	4	5/8	M16		165	180
	4	100	80	173	95	112	112	4.8	190.5	8	5/8	M16		175	190
Class300 PN5.0MPa	5	125	110	195	110	125	132	12	216.0	8	3/4	M20		210	225
	6	150	125	220	127	150	158	17	241.5	8	3/4	M20		230	245
	8	200	160	277	165	200	208	29	298.5	8	3/4	M20		270	285
	1/2	15	25	52	15	250	25	0.3	66.5	4	1/2	M14		95	105
	3/4	20	31.5	65	19	30	30	0.46	82.5	4	5/8	M16		110	125
	1	25	35.5	72	24	36	36	0.6	89	4	5/8	M16		115	130
	11/4	32	40	81	31	43	43	0.8	98.5	4	5/8	M16		125	140
	11/2	40	45	94	39	52	52	1.5	114.5	4	3/4	M20		140	155
	2	50	56	110	48	62	62	2.4	127.0	8	5/8	M16		145	170

主要尺寸及重量

压力级	公称通径		尺寸(mm)					重量 (Kg)	配管法兰(供参考)
	NPS	DN	L	D	D2	D3	D4		螺栓孔中心圆直径D1	螺栓数量	螺栓直径d		螺栓长度L1
	NPS	DN	L	D	D2	D3	D4		螺栓孔中心圆直径D1	螺栓数量	in	mm	RF	RJ
Class300 PN5.0MPa	11/2	65	63	128	62	75	75	3.0	149.0	8	3/4	M20	170	190
	3	80	71	147	76	90	90	4.0	168.5	8	3/4	M20	185	205
	4	100	80	179	95	112	112	5.5	200.0	8	3/4	M20	200	220
	5	125	110	214	110	125	132	13	235.0	8	3/4	M20	235	255
	6	150	125	249	127	150	158	22	270.0	12	3/4	M20	255	275
	8	200	160	305	165	200	208	36	330.0	12	7/8	M24	305	325
Class600 PN11.0MPa	1/2	15	25	52	15	25	25	0.4	66.5	4	1/2	M14	95	105
	3/4	20	31.5	65	19	30	30	0.8	82.5	4	5/8	M16	110	125
	1	25	35.5	72	24	36	36	1.0	89.0	4	5/8	M16	115	130
	11/4	32	40	81	31	43	43	1.3	98.5	4	5/8	M16	125	140
	11/2	40	45	94	39	52	52	1.8	114.5	4	3/4	M20	145	160
	2	50	56	110	48	62	62	2.8	127.0	8	5/8	M16	155	170
	21/2	65	63	128	62	75	75	4	149.0	8	3/4	M20	175	195
	3	80	71	147	76	90	90	6	168.5	8	3/4	M20	190	210
	4	100	80	191	95	112	112	11	216.0	8	7/8	M24	220	240
	5	125	110	239	110	125	132	25	267.0	8	1	M27	265	285
	6	150	125	264	127	150	158	32	292.0	12	1	M27	290	310
	8	200	160	318	165	200	208	52	349.0	12	11/8	M30	345	365
Class900 PN15.0MPa	1/2	15	25	62	15	25	25	0.6	82.5	4	3/4	M20	125	140
	3/4	20	31.5	69	19	30	30	0.9	89.0	4	3/4	M20	135	150
	1	25	35.5	77	24	36	36	1.2	101.5	4	7/8	M24	155	170
	11/4	32	40	87	31	43	43	1.5	111.0	4	7/8	M24	160	175
	11/2	40	45	97	39	52	52	2.0	124.0	4	1	M27	175	190
	2	50	56	140	48	62	62	5.5	165.0	8	7/8	M24	195	210
	21/2	65	63	162	62	75	75	7.5	190.5	8	1	M27	215	230
	3	80	71	165	76	90	90	8	190.5	8	7/8	M24	210	225
	4	100	80	204	95	112	112	14	235.0	8	11/8	M30	245	260
	5	125	110	245	110	125	132	27	279.5	8	11/4	M33	290	310
	6	150	125	286	127	150	158	41	317.5	12	11/8	M30	310	325
	8	200	160	356	165	200	208	76	393.5	12	13/8	M36	375	390
注： l、不同的法兰标准其尺寸有一定的差异故配管法兰的螺栓直径d、螺桂长度Ll等尺寸仅供参考。 2、RF表示突面法兰；RJ表示环连接面法兰。
