止回阀

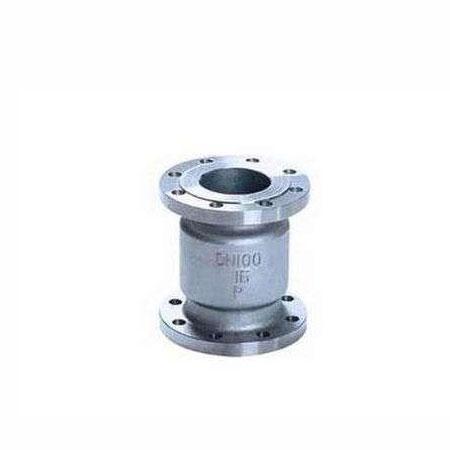

H42立式止回阀

H42立式止回阀H42立式止回阀严格按 API6D、GB/T12235 标准设计制造,本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。H···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

应用规范

设计制造按12236—89
结构长度按SDV公司规定
法兰型式及尺寸JB／T79 94
阀门检查和试验按API STD 598

结构示意图

主体材质

CF8、cF3、CFSM、CF3M WC6

1.6MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	105	105	105	150	160	170	180	200	210	275	300	380
D	mm	95	105	115	135	145	160	180	195	215	245	280	335
重量	kg	-	-	-	-	-	7.9	11	12	19.5	36	47	65

2.5MPa主要连接尺寸及重量

尺寸	DN	20	25	32	40	50	65	80	100	125	150	200
L	mm	105	105	150	160	170	180	200	210	275	300	380
D	mm	105	115	135	145	160	180	195	230	275	300	360
重量	kg	-	-	-	-	7.9	11	12	20	38	48	70

4.0MPa主要连接尺寸及重量

尺寸	DN	50	65	80	100	125	150	200
L	mm	170	180	200	210	275	300	380
D	mm	160	180	195	230	270	300	375
重量	kg	7.9	11	12	20	38	48	72
