主要技术参数
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
主要性能规范
| 型 号 | 公称压力 | 壳体试验压力 | 密封试验压力 | 适用介质 | 工作温度 |
|---|
| H41X一10 | 1.0MPa | 1.5 MPa | 1.1 MPa | 水及弱腐蚀性流体 | 0～80℃ |
| H41X一16 | 1.6 MPa | 2.4 MPa | 1.76 MPa | 水及弱腐蚀性流体 | 0～80℃ |
主要零件材料
| 型 号 | 阀 体 | 密封口 | 弹 簧 |
|---|
| H41X-10 | 铸铁或不锈钢 | 丁腈橡胶(NBR) | 不锈钢丝ICrl8Ni9Ti |
| H41X-16 | 铸钢或不锈钢 | 丁腈橡胶(NBR) | 不锈钢丝IC rl8Ni9Ti |
外形、连接、结构尺寸
| 公称压力 | 公称通径 | 尺 寸(mm) |
|---|
| L | D | K | b | Z一Φd |
|---|
| 1.0 | 40 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 |
| 65 | 130 | 180 | 145 | 20 | 4-18 |
| 80 | 150 | 195 | 160 | 22 | 8-18 |
| 100 | 165 | 215 | 80 | 24 | 8-18 |
| 125 | 190 | 245 | 210 | 26 | 8-18 |
| 150 | 210 | 280 | 240 | 26 | 8-22 |
| 200 | 255 | 335 | 295 | 28 | 8-22 |
| 250 | 310 | 390 | 350 | 28 | 12-22 |
| 300 | 320 | 440 | 400 | 28 | 12-22 |
| 350 | 380 | 500 | 460 | 30 | 16-22 |
| 400 | 405 | 565 | 515 | 32 | 16-26 |
| 450 | 430 | 615 | 565 | 32 | 20-26 |
| 500 | 450 | 670 | 620 | 34 | 20-26 |
| 600 | 510 | 780 | 725 | 36 | 20-30 |
| 1.6 | 40 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 |
| 65 | 130 | 180 | 145 | 20 | 4-18 |
| 80 | 150 | 195 | 160 | 22 | 8-18 |
| 100 | 165 | 215 | 180 | 24 | 8-18 |
| 125 | 190 | 245 | 210 | 26 | 8-18 |
| 150 | 210 | 280 | 240 | 26 | 8-22 |
| 200 | 255 | 335 | 295 | 30 | 12-22 |
| 250 | 310 | 405 | 355 | 32 | 12-26 |
| 300 | 320 | 460 | 410 | 32 | 12-26 |
| 350 | 380 | 520 | 470 | 36 | 16-26 |
| 400 | 405 | 580 | 525 | 38 | 16-30 |
| 450 | 430 | 640 | 585 | 40 | 20-30 |
| 500 | 450 | 715 | 650 | 42 | 20-33 |
| 600 | 510 | 840 | 770 | 48 | 20-36 |

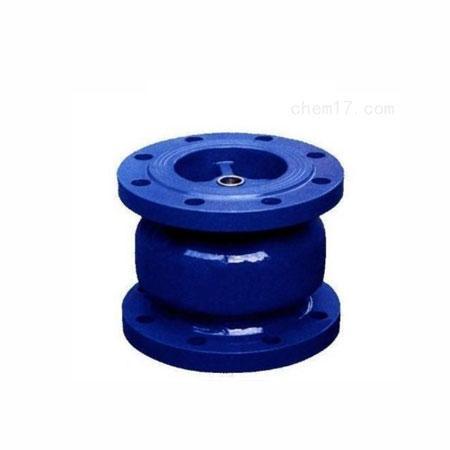

消声止回阀基本概述
消声止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。不宜用于含有固体颗粒和粘度较大的介质。
