止回阀

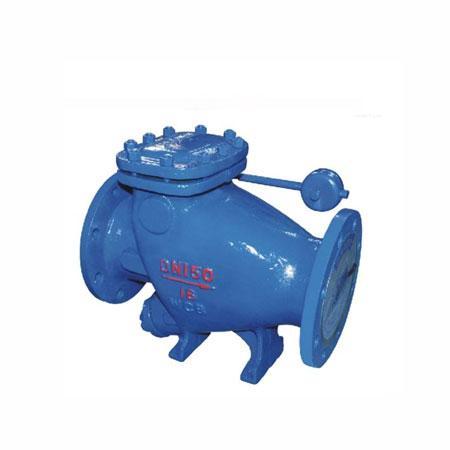

HH44Z/X 微阻缓闭式止回阀

HH44Z/X 微阻缓闭式止回阀HH44Z/X、HH44-l6微阻缓闭式止回阀用于给排水管道安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显署流体阻力小水锤消除机构设计新颖密封性···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

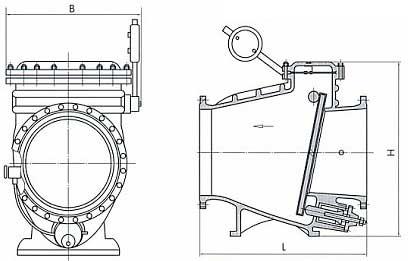

结构示意图

主要零件材料

零件名称	阀体、阀盖	阀瓣	阀轴
材料	灰铸铁、铸钢	钢板、橡胶组合件	不锈钢

主要技术参数

型号	公称通径 DN(mm)	公称压力 PN(MPa)	试验压力Ps(MPo)		最高工作压力 (MPa)	工作温度	适用介质
型号	公称通径 DN(mm)	公称压力 PN(MPa)	壳体	密封	最高工作压力 (MPa)	工作温度	适用介质
T 16 HH44X-10 H 25	20-800	1.0	1.5	1.1	1.0	0-80℃(根据用户要求可达200℃)	水、弱腐蚀性介质
T HH44X H		1.6	2.4	1.76	1.6
HH44Z/X		2.5	3.75	2.75	2.5

主要外形尺寸(法兰连接尺寸：按JB／T79—94)

公称压力 (MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 (MPa)	公称通径 DN(mm)	L	H	B
1.0 1.6 2.5	40	200	300	220
	50	230	300	270
	65	290	320	290
	80	310	354	300
	100	350	350	320
	125	400	380	340
	150	480	500	410
	200	500	580	450
	250	600	670	550
	300	700	730	580
	350	800	820	630
	400	900	920	700
	450	1000	950	800
	500	1100	1100	900
	600	1300	1200	990
	700	1400	1550	1120
	800	1500	1700	1300
