特点
流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
形体简单，制造工艺性好，适用范围广。
执行标准
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 |
|---|
| GB12234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
压力试验
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 气密封试验 | 0.4-0.7 |
主要零件材料及性能
| 体盖板 | 阀 杆 | 密封面 | 垫 片 | 填 料 | 工作温度℃ | 适用介质 |
|---|
| WCB | 2Cr13 | 13CrSTL本体材料尼龙 | 增强柔性石墨1Cr13/
柔性石墨08软钢0Cr18Ni9Ti0Cr17-
Ni12Mo2TiXD550F（T）PTFE | 柔性石墨增强柔性石墨
SFB/260SFP/260PTFE | ≤425 | 水、蒸汽、油品 |
| WC1 | 38CrMoA125Cr2MoV | ≤450 |
| WC6 | ≤540 |
| WC9 | ≤570 |
| ZGCr5Mo | ≤540 |
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 销酸类 |
| ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸类 |

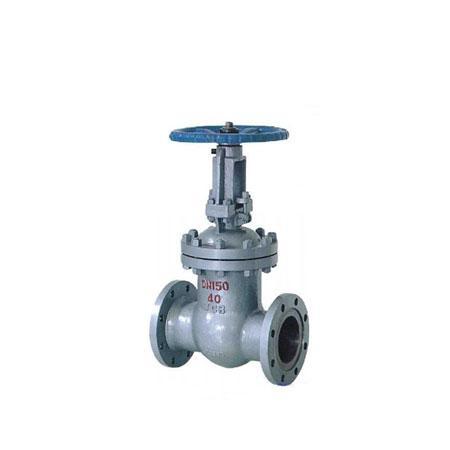

国标法兰闸阀 PN l.6MPa
主要外形和连接尺寸
| 1.6MPa | DN | L | d | D1 | D2 | b | n-Φd | H | D0 |
|---|
凸面法兰
RFZ41HZ41YZ41
FZ41NZ40HZ40YZ40WZ40
FZ40N16C16P16R16I | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22 |
