闸阀

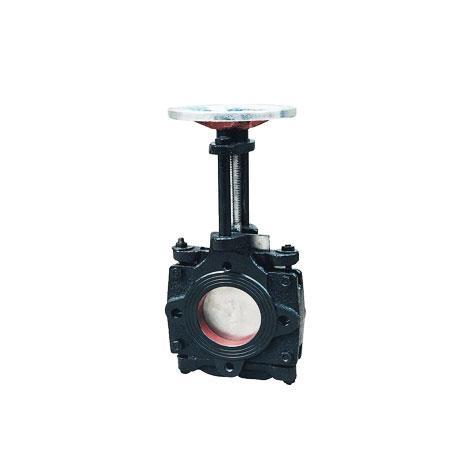

ZT9928手动浆料闸阀

ZT9928手动浆料闸阀ZT9928手动浆料闸阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。整体式阀体密封采用“O”型复合密封圈结构，克服了原对夹式浆液阀采用“U”型密封垫受力后易移位和变形，介质外泄等缺点。具备结构简单、···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

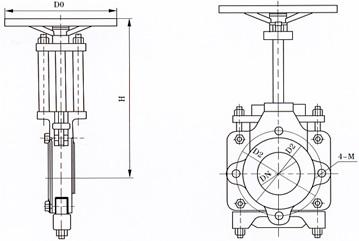

结构示意图

主要性能规范

公称压力PN（MPa)	适用介质	阀体材料	适用温度
0.6	铸钢、铸铁、不锈钢	纸浆料	X＜80
1.0	糖浆、泥浆、纸浆、污水	铸钢、铸铁	X＜80

主要零件材料及连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	主要结构尺寸(mm)							公称压力 PN(MPa)	公称通径 DN(mm)	主要结构尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D1	D2	H	H1	N-M	Z-Φd	公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1	D1	D2	Z-Φd
0.6	50	50	90	110	380	330	2-12	2-14	1.0	50	48	306	356	100	125	4-20
	65	55	110	130	415	350	2-12	2-14		65	48	320	365	120	145	4-20
	80	60	125	150	450	370	2-16	2-18		80	50	336	416	135	160	4-20
	100	60	145	170	500	400	2-16	2-18		100	50	374	474	155	180	8-20
	125	65	175	200	625	500	4-16	4-18		125	57	446	571	184	210	8-20
	150	70	200	225	690	540	4-16	4-18		150	57	543	693	210	240	8-24
	200	75	255	280	800	600	4-16	4-18		200	70	610	810	268	295	8-24
	250	85	260	335	900	650	8-16	4-18		250	70	724	974	324	350	12-24
	300	90	362	395	1000	720	8-20	4-22		300	76	820	1120	370	400	12-24
	350	105	412	445	1130	780	8-20	4-22		350	76	921	1271	430	460	16-24
	400	115	462	495	1750	850	12-20	4-22		400	89	1026	1426	485	515	16-28
