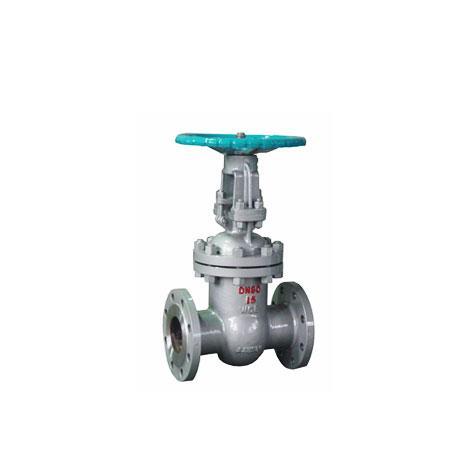

DZ41国标低温法兰闸阀

DZ41国标低温法兰闸阀DZ41国标低温法兰闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质低温闸阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客···

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

特点

为防止中腔异常升压，在闸板的进口侧设置了泄压孔

根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封

根据工作温度合理选用填料，垫片等零件的材料

低温闸阀严格控制材料的化学成份及低温冲击韧性等力学性能指标

低温闸阀采用多种配管法兰标准及密封面型式，适用于各种工程需要

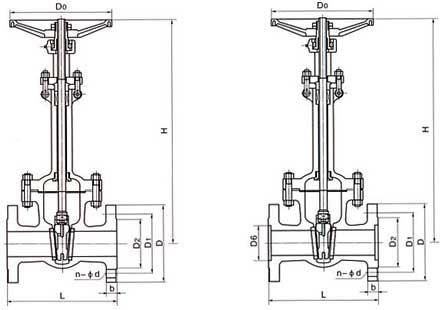

结构示意图

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
JB/T7749	GB12221	JB79	Gb9131	JB/T9092

压力试验（MPa）

公称压力PN	1.6	2.5	4.0	6.4	10.0
强度试验	2.4	3.8	6.0	9.6	15.0
水密封试验	1.8	2.8	4.4	7.0	11.0
上密封试验	1.8	2.8	4.4	7.0	11.0
气密封试验	0.4-0.7

主要零件材料及性能

国标低温法兰闸阀 PN1.6MPa-2.5 MPa 规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF DZ41(0)Y-16LCB DZ41(0)Y-16LC1 DZ41(0)Y-16LC2 DZ41(0)Y-16LC3 DZ41(0)Y-16LC4 DZ41(0)Y-16P DZ41(0)Y-16R	20	150	105	75	55	14	4-Φ14	320	140
	25	160	115	85	65	14	4-Φ14	350	160
	32	180	135	100	78	16	4-Φ18	385	180
	40	200	145	110	85	16	4-Φ18	420	220
	50	250	160	125	100	16	4-Φ18	540	240
	65	265	180	145	120	18	4-Φ18	610	240
	80	280	195	160	135	20	8-Φ18	690	280
	100	300	215	180	155	20	8-Φ18	780	300
	125	325	245	210	185	22	8-Φ18	930	320
	150	350	280	240	210	24	8-Φ23	980	350
	200	400	335	295	265	26	12-Φ23	1180	400
	250	450	105	355	320	30	12-Φ25	1390	450
	300	500	460	410	375	30	12-Φ25	1620	500
	350	550	520	470	435	34	16-Φ25	1810	500
	400	600	580	525	485	36	16-Φ30	1970	550
2.5MPa	20	150	105	75	55	16	4-Φ14	320	140
凸面法兰 RF DZ41(0)Y-25LCB DZ41(0)Y-25LC1 DZ41(0)Y-25LC2 DZ41(0)Y-25LC3 DZ41(0)Y-25LC4 DZ41(0)Y-25P DZ41(0)Y-25R	25	160	115	85	65	16	4-Φ14	350	160
	32	180	135	100	78	18	4-Φ18	385	180
	40	200	145	110	85	18	4-Φ18	420	200
	50	250	160	125	100	20	4-Φ18	540	240
	65	265	180	145	120	22	8-Φ18	510	240
	80	280	195	160	135	22	8-Φ18	690	280
	100	300	230	190	160	24	8-Φ23	780	300
	125	325	270	220	188	28	8-Φ25	930	300
	150	350	300	250	218	30	8-Φ25	980	320
	200	400	360	310	278	34	12-Φ25	1180	360
	250	450	425	370	332	36	12-Φ30	1390	400
	300	500	485	430	390	40	16-Φ30	1620	450
	350	550	550	490	448	44	16-Φ34	1810	500
	400	600	610	550	505	48	16-Φ34	1990	560
