针型阀

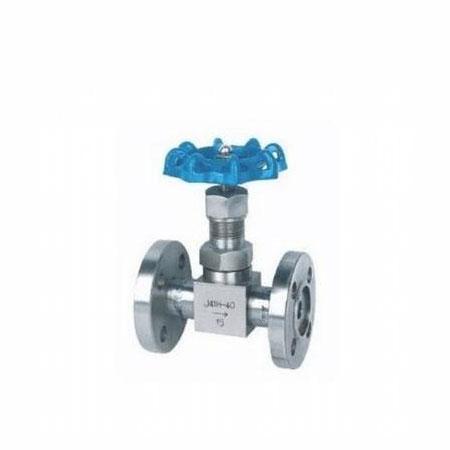

J48法兰针型阀

J48法兰针型阀设计制造：GB/T 12224-1989；GB/T12235-1989连接形式：法兰连接；内螺纹连接结构特征：锥面密封；上螺纹阀杆阀门检验和实验：GB/T 13927-1992材料：碳钢按GB/T 12228-1989的规定不锈钢按 GB/T 1220-1989的规定

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

适用范围

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

性能规范单位：MPa

实验项目	压力值
公称压力	4
壳体实验	6
密封试验	4.4
气压试验	2.4
适用温度	≤180℃
适用介质	水、蒸汽、油品等

主要零件材料

型号	阀体	接头	阀杆	螺帽	填料
J48-W-40	20#	20#	2Cr13	20#	PTFE
J48-40P	SS304	SS304	SS304	SS304	PTFE

主要外形尺寸

规格	A	B	C	F	f	N-Ф	L	H	Do	重量（kg）
DN10	90	60	41	14	2	4-φ14	130	90	63	2.0
DN15	95	65	46	14	2	4-φ14	130	90	63	2.5
DN20	105	75	56	16	2	4-φ14	150	105	90	3.5
DN25	115	85	65	16	2	4-φ14	160	120	100	4.0

注：PN1.0、PN1.6、PN2.5、PN4.0法兰尺寸一样
