针型阀

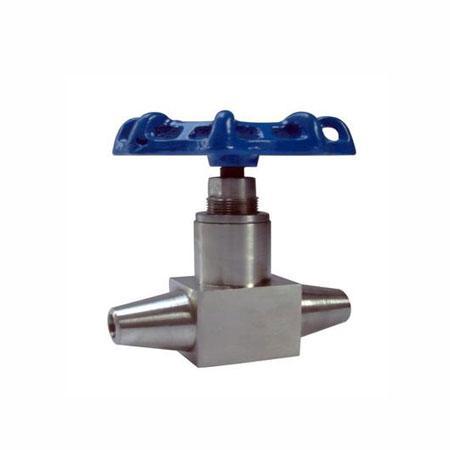

J61焊接式针型阀

J61焊接式针型阀J61焊接式针型阀采用上螺纹阀杆结构，避免了介质与阀杆螺纹的直接接触。采用硬质钴铬钨合金钢球阀瓣，大大提高了阀瓣在高温工况的材质硬度，且介质冲刷时阀瓣做三维旋转，显著提高了阀瓣抗苛刻工况冲蚀的性能，解决了密封面内漏问题。此阀主要···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

适用范围

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

应用规范

设计制造：GB/T 12224-1989； JB/T 3595-2002
连接形式：对焊式连接
结构特征：锥面密封；球面密封；上阀杆螺纹
阀门检验和实验：JB/T 9092-1999
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

性能规范单位：MPa

实验项目	压力值
公称压力	32
壳体实验	48
密封试验	35.2
气压试验	19.2
适用温度	≤450℃
适用介质	水、蒸汽、油品等

主要零件材料

型号	阀体	接头	阀杆	螺帽	填料
J61H-320	20#	20#	2Cr13	20#	柔性石墨
J61W-320P	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
J61Y-320V	12CrMoV	12CrMoV	12CrMoV	20#

主要外形尺寸

规格	Ф	L	H	Do	重量（kg）
DN6	Ф10	80	90	63	0.8
DN10	Ф14	96	100	78	1.0
DN15	Ф16	108	102	78	1.2
DN20	Ф20	117	128	100	1.5
DN25	Ф24	145	160	110	2.0
