应用规范
1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：管接头内螺纹连接；法兰连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
主要外形尺寸
| 规格 | M1 | M2 | L1 | L2 | H | Do | 重量（kg） |
|---|
| DN6 | M20×1.5 | M14×1.5 | 60 | 56 | 86 | 63 | 1.0 |

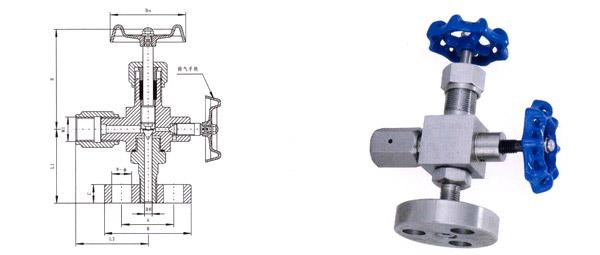

J49-320结构形式

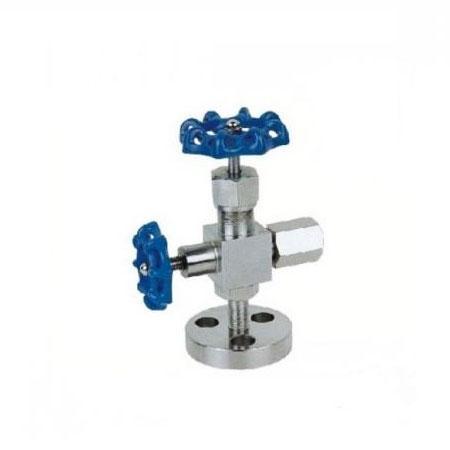

J49型压力计用截止阀的用途，工作原理技术性能和J29型压力计用截止阀相同，其结构基本相同。所不同的只是连接形式不同，该阀一端用焊纹连接另一端则用法兰连接
性能规范 单位：MPa
| 实验项目 | 压力值 |
|---|
| 公称压力 | PN |
| 壳体实验 | 1.5PN |
| 密封试验 | 1.1PN |
| 气压试验 | 0.6PN |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
主要外形尺寸
规格 | M1 | A | B | C | N-Ф | L1 | L2 | H | Do | 重量（kg） |
|---|
| DN6 | M20×1.5 | 42 | 70 | 16 | 3-Ф16 | 62 | 60 | 86 | 63 | 1.2 |
| DN10 | M20×1.5 | 42 | 70 | 16 | 3-Ф16 | 62 | 60 | 86 | 63 | 1.2 |
