过滤器

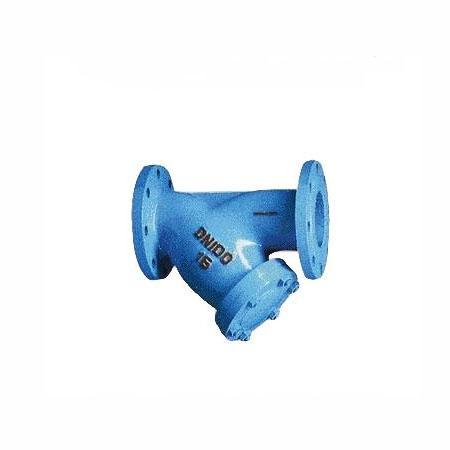

TYG型过滤器

TYG型过滤器TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。此类过滤器适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

特点

抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
过滤网材质，有奥氏本304、316、316L。
A型表示：精铸碳钢体，8型精铸不锈钢体，C型精铸黄、青铜。
连接形式：N表示螺纹，W表示承插焊、F表示法兰式。

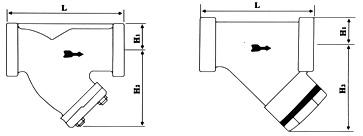

结构示意图

主要零件部件材料表

主要零件部件材料表	Parts 零件名称	Materials 材料
	Body 阀体	carbonstoeIStainlessSteeI Fram bronze．brass 碳钢、不锈钢、黄、青铜
	Gauze Filter Cap 滤网盖	carbonstoelStainlessSloel 碳钢、不锈钢
	Filter Core Net 滤芯网	Stainless Steel 不锈钢
	Gaske r 垫片	Metal graphite 金属石墨

技术参数表

Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure(MPa) 公称压力	Max．AIlowable TMP(℃) 最高允许温度	External Dimensions(mm) 外形尺寸
Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure(MPa) 公称压力	Max．AIlowable TMP(℃) 最高允许温度	L	H1	H2
ATGN W-16 64A	15—20 25	Thread Socket weld 螺纹承插焊	1.6—6.4	425	90 100	20 23	78 88
ATGN W-16 64A	32—40 50	Thread Socket weld 螺纹承插焊	1.6—6.4	425	130 150	32 38	120 128
ATGN W-16 25A	65 80	Thread Socket weld 螺纹承插焊	1.6—2.5	350	210 230	44 54	180 192
ATGN W-16 25B	15—20 25	Thread Socket weld 螺纹承插焊	1.6—2.5	350	75、85 90	20 23	75 85
ATGN W-16 25B	32—40 50	Thread Socket weld 螺纹承插焊	1.6—2.5	350	120 140	32 38	113 122
ATGN F-16 25C	15—20 25	Thread Flange 螺纹法兰	1.6—2.3	250	85 95	22 25	78 88
ATGN F-16 25C	32—40 50	Thread Flange 螺纹法兰	1.6—2.3	250	130 150	35 40	115 125
