过滤器

YFG型法兰过滤器

YFG型法兰过滤器YFG型法兰过滤器广泛用于蒸汽、空气、水、油品等多种介质的管线中；此类过滤器保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

特点

抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
伸缩型特点：拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。

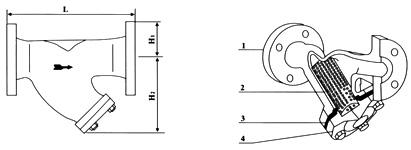

结构示意图

主要零件部件材料表

要主零件部件材料表	Code 序号	Parts 零件名称	Materials 材料
	1	Bodv 阀体	CarbonsteelStainlessSteel 碳钢、不锈钢
	2	Filter Core Net 滤芯网	Stainless Steel 不锈钢
	3	Gasket 垫片	Metal graphite 金属石墨
	4	Gauze Filter Cap 滤网盖	CarbonsteeIStainlessSteel 碳钢、不锈钢

技术参数表

Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure fMPa) 公称压力	Max．Allowable TMP(℃) 最高允许温度	External Dimensions(mm)外形尺寸
Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure fMPa) 公称压力	Max．Allowable TMP(℃) 最高允许温度	L	H1	H2
YFG	15—20 25	Flange法兰	1.6—4.0	425	160 150	53 58	70 95
YFG	32	Flange法兰	1.6—4．O	425	1 80	73	120
YFG	40	Flange法兰	1.6—4.0	425	200	75	1 35
YFG	50	Flange法兰	1.6—4.0	425	230	80	1 65
YFG	65	Flange法兰	1.6—4.0	425	270	93	1 80
YFG	80	Flange法兰	1.6—4．O	425	290	1 00	1 89
YFG	1 00	Flange法兰	1.6—4.0	425	310	1 1 0	235
YFG	125	Flange法兰	1.6—4.0	425	400	125	280
YFG	1 50	Flange法兰	1.6—4.0	425	430	143	345
YFG	200	Flange法兰	1.6—4．O	425	500	170	410
YFG	250	Flange法兰	1.6—4.0	425	590	203	610
YFG	300	Flange法兰	1.6—4.0	425	650	230	690
YFG	350	Flange法兰	1.6—4.0	425	700	255	780
