适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
结构示意图
主要技术参数和性能指标
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|
| 壳化试验压力（MPa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高进口压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（MPa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 压力特性偏差（MPa）△P2P | GB12246-1989 |
| 流量特性偏差（MPa）△P2G | GB12246-1989 |
| 最小压差（MPa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 |
*.壳体试验不包括膜片、顶盖。
流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
主要零件材料
| 零件名称 | 零件材料 |
|---|
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀盘 | 2Cr13 |
| 缸套 | 2Cr13/铜合金 |
| 活塞 | 合金铸铁 |
| 导阀座 导阀杆 | 2Cr13 |
| 主阀弹簧 | 1Cr18Ni9Ti |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si12Mn |
外形尺寸(PN1.6-4.0)单位：mm
公称通径
DN | 外 形 尺 寸 |
|---|
| L | H | Hl |
|---|
| 1.6/2.5MPa | 4.0MPa |
|---|
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 300 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 550 | 475 | 240 |
| 250 | 650 | 525 | 290 |
| 300 | 800 | 580 | 335 |
| 350 | 850 | 620 | 375 |
| 400 | 900 | 660 | 405 |
| 450 | 900 | 730 | 455 |
| 500 | 950 | 750 | 465 |

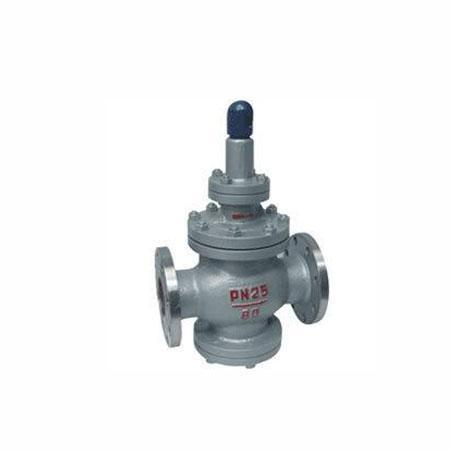

先导活塞式蒸汽减压阀连接形式
法兰式：RF MF RJ
执行标准：JB79 GB9113 ANSI B16.5
先导活塞式蒸汽减压阀订货须知
产品型号
公称压力 公称通径
连接法兰标准
额定流量系数Cv
进口压力
调节范围
工作介质和介质温度
