Y14H-16P小波纹管式减压阀

Y14H-16P小波纹管式减压阀Y14H-16P小波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。Y44H/Y型直接作用式波纹管减压阀调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

产品特点

体积小，重量轻。
压力检测装置使用波纹管，耐久性好。
通过旋转塑料手轮即可调节压力，无需工具。
内装过滤网，可保护阀性能不受灰尘杂质影响。
采用内螺纹连接，安装方便。
阀体、阀座均采用不锈钢材料，使用寿命长。

适用范围

当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

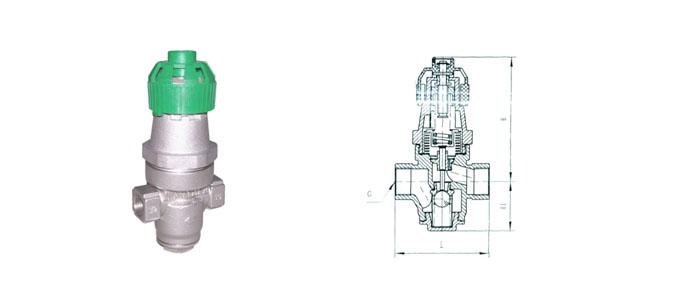

结构示意图

主要零件材料

零件名称	零件材料
阀体底盖	1Cr18Ni9Ti
阀盖	铸造铝合金
阀杆	2Cr13
阀座	2Cr13
钢球	2Cr13
波纹管	1Cr18Ni9Ti
手轮	耐热塑料
主阀弹簧	50CrVA
调节弹簧	60Si2Mn

主要技术参数和性能指标

公称压力（MPa）	1.6
壳体试验压力（MPa）*	2.4
密封试验压力（MPa）	1.6
最高进口压力（MPa）	1.6
出口压力范围（MPa）	0.05-1.0
压力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2P	GB12244-1989
最小压差（MPa）	0.15
渗漏量	GB12244-1989
适用介质	蒸汽、空气、液体
工作温度	≤220℃

*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

外形尺寸单位mm

公称通径	L	H	H1	G
DN15	85	140	52	1/2″
DN20	95	143	55	3/4″
DN25	105	146	58	1″
