Y13X型比例式减压阀

适用范围

当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

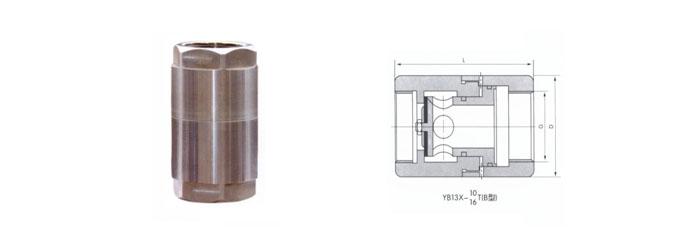

结构图

结构特点

Y13X型比例式减压阀主要由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。本阀阀体由两部分组成，并采用内螺纹连接式。阀内有活塞为灯罩式，底部有数个圆孔，底面接有阀座（丁腈橡胶）与阀体直接密封。该阀结构严谨、新颖、运行流畅（水流稳，无噪声）、体形轻巧（节约安装空间）、便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用全铜或不锈钢，适用于清洁水和海水，不怕结垢和锈蚀。

工作原理

Y13X型比例式减压阀在进口压力流动介质的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。

外形尺寸
