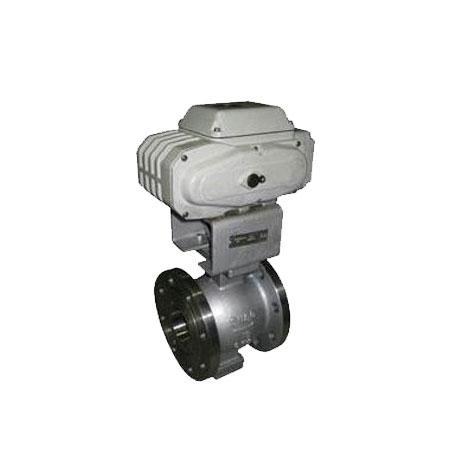

标准规格
阀体型式：直通铸造球阀
阀芯型式：V型开口部分球体
公称通径：DN50 ~300 NPS 2〞~12〞
公称压力：PN16 ~40 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：气动：气动活塞式执行机构、气动薄膜执行机构
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
| Z | 执行机构 | R | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
|---|
| Z系列调节阀 | A:电动DTR执行机构
R:电动3810R执行机构 | R
角行程 | V:标准型V型调节球阀
VF:软密封V型调节球阀 | PN16=16
CL150LB=150 LB | C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质 | DN50= DN50
NPS2〞=NPS2〞 |
性能
| 流量特性 | 近似等百分比
|
|---|
| 可调范围 | 全腔型 200:1 |
|---|
| 额定CV值 | 硬密封CV 32~3700 软密封CV 32~3550 |
|---|
| 行程 | 全开 90° |
|---|
| 允许泄漏量 | 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） |
|---|
| 基本误差% | 气动 ±2 | 电动±2.0 |
|---|
| 回差% | 气动 ≤1.5 | 电动≤1.0 |
|---|
| 死区% | 气动 ≤0.6 | 电动≤1.0 |
|---|
选用参数表
| 公称通径DN（mm） | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| 额定流量系数Cv | 硬密封 | 32 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 |
| 软密封 | 32 | 78 | 90 | 150 | 240 | 345 | 580 | 1080 | 1800 | 2800 | 3550 |
| 电动执行机构 | |
| 型号 | 扭矩（N.M） | PTFE填料，金属密封允许压差 单位MPa |
| 3810R-10 | 100 | 1.7 | 0.5 | 0.3 | 0.16 | | | | | | | |
| 3810R-30 | 300 | | | | | 0.48 | 0.25 | | | | | |
| 3810R-50 | 500 | | | |
|
| 0.9 | 0.5 | 0.4 | 0.13 | | |
| 3810R-100 | 1000 | | | |
|
|
| | | 0.7 | 0.38 | 0.2 |
