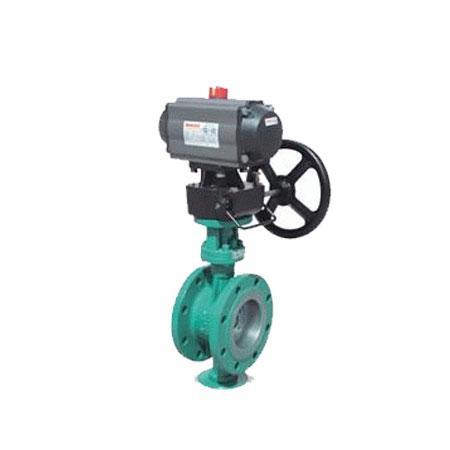

标准规格
阀体型式：扁平铸造型
阀芯型式：三偏心蝶型
公称通径：DN50 ~600 NPS 2〞~24〞
公称压力：PN16 ~25 CLASS 150LB
连接方式：法兰、对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：气动：气动活塞式执行机构、气动薄膜执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
| Z | 执行机构 | R | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
|---|
| Z系列调节阀 | S:气动活塞执行机构
J:气动薄膜 | R
角行程 | D:标准型硬密封调节蝶阀
DF:软密封调节蝶阀 | PN16=16
CL150LB=150 LB | C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质 | DN50= DN50
NPS2〞=NPS2〞 |
性能
| 流量特性 | 近似等百分比 |
|---|
| 可调范围 | 50:1 |
|---|
| 额定CV值 | 全腔型CV 85~20500 |
|---|
| 行程 | 全开 90° 调节0-70° |
|---|
| 允许泄漏量 | 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） |
|---|
| 基本误差% | 气动 ±2 | 电动±2.0 |
|---|
| 回差% | 气动 ≤1.5 | 电动≤1.0 |
|---|
| 死区% | 气动 ≤0.6 | 电动≤1.0 |
|---|
注：性能指标中各项参数为带定位器纯聚四氟乙烯填料的调节阀。
选用参数表
| 公称通径DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|
| 额定流量系数Cv | 85 | 180 | 240 | 390 | 690 | 1000 | 1760 | 3390 | 4730 | 6700 | 8900 | 10500 | 14800 | 20500 |
| PTFE填料，金属密封允许压差 单位MPa |
| 双作用气动执行机构 | | | 1.45 | 0.54 | 0.79 | 0.42 | 0.34 | 0.1 | 0.27 | 0.17 | 0.12 | 0.19 | 0.11 | 0.04 |
| 单作用气动执行机构 | | | 0.82 | 0.38 | 0.5 | 0.44 | 0.33 | 0.19 | 0.38 | 0.16 | 0.14 | 0.14 | 0.12 | 0.11 |
