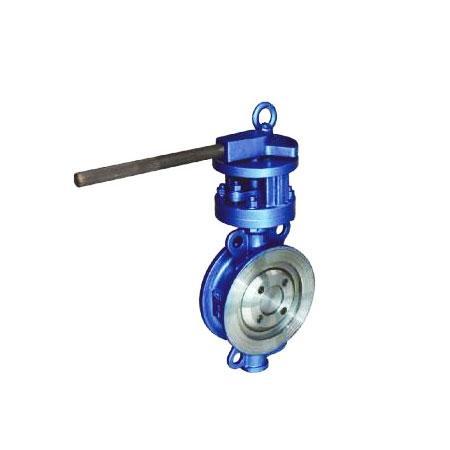

用途与特点
DT73对夹式弹性硬密封蝶阀可适用于食品、医药、化工等工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
采用标准
设计标准：GB/T 12238-1989 法
兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000;
结构长度：GB/T12221-1989
压力试验：GB/T 13927-1992

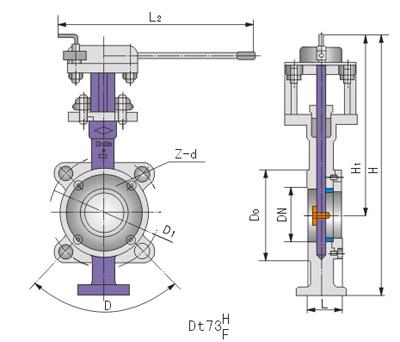

结构示意图
主要技术参数
| 公称通径 | DN | 50～150 |
|---|
| 公称压力 | PN | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度实验 | 1.5 | 2.4 | 3.75 |
| 密封实验 | 1.1 | 1.76 | 2.75 |
| 气密封实验 | 0.6 | 0.6 | 0.6 |
| 适用介质 | 水、蒸汽、油品、酸类腐蚀性等 |
| 适用温度 | -40℃～600℃ |
主要零件材质
| 零件名称 | 材质 |
|---|
| 阀体 | 铸铁、铸钢、不锈钢、合金钢 |
| 蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 | 不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 柔性石墨 |
| 注：Dt-代表弹性密封结构。 |
主要外形和连接尺寸
| 产品名称 | 公称通径 | 结构长度（标准值 | 外形尺寸（参考值） | 法兰尺寸和螺栓孔尺寸（标准值） |
|---|
| 1.0MPa | 1.6 MPa | 2.5 MPa |
|---|
Dt73H/F-(10.16.25)
C.P.R.V系列
对夹式弹性密封
蝶阀 | mm | inch | L | L2 | H | H1 | D1 | Z-d | a | D1 | Z-d | a | D1 | Z-d | a |
| 50 | 2 | 43 | 265 | 330 | 350 | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 125 | 4-18 | 90° |
| 65 | 21/2 | 46 | 265 | 362 | 267 | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 145 | 4-18 | 90° |
| 80 | 3 | 49 | 320 | 375 | 275 | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 160 | 8-18 | 45° |
| 100 | 4 | 56 | 320 | 410 | 295 | 180 | 8-18 | 45° | 180 | 8-18 | 45° | 190 | 8-22 | 45° |
| 125 | 5 | 64 | 340 | 425 | 305 | 210 | 8-18 | 45° | 210 | 8-18 | 45° | 220 | 8-26 | 45° |
| 150 | 6 | 70 | 390 | 465 | 320 | 240 | 8-22 | 45° | 240 | 8-22 | 45° | 250 | 8-26 | 45° |
