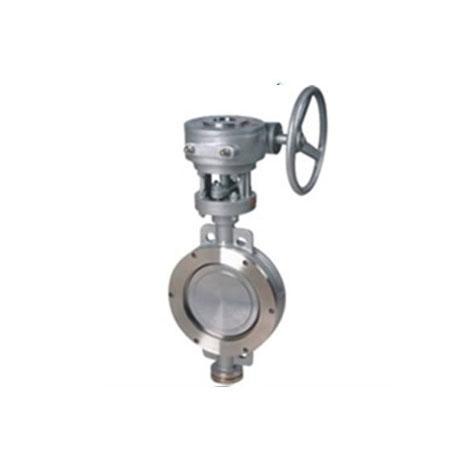

DT373蜗轮对夹式弹性硬密封蝶阀

DT373蜗轮对夹式弹性硬密封蝶阀DT373蜗轮对夹式弹性硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接···

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

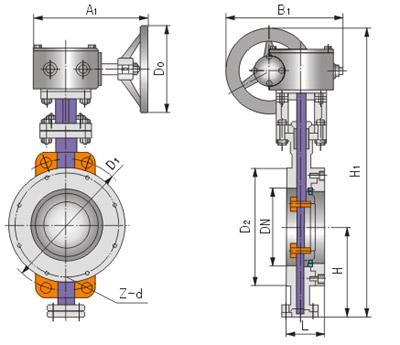

结构示意图

主要技术参数

主要零件材质

注：Dt-代表弹性密封结构。

主要外形和连接尺寸

产品名称	公称通径		结构长度（标准值）L	外形尺寸（参考值）										连接尺寸（标准值）
	公称通径			H	Dt373H			Dt673H			Dt973H			PN0.6MPa		PN1.0MPa
	mm	inch		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
Dt(3.6.9)73H-(6.10)C.P.R.V系列对夹式弹性金属硬密封蝶阀	50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
	65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18
	80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
	100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
	125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
	150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
	200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
	250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
	300	12	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22
	350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22
	400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
	450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
	500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26
	600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30
	700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30
	800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
	900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
	1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
	1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39

产品名称	公称通径		结构长度（标准值）L	外形尺寸（参考值）										连接尺寸（标准值）
	公称通径			H	Dt373H			Dt673H			Dt973H			PN1.6MPa		PN2.5MPa
	mm	inch		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
Dt(3.6.9)73H-(16、25)C.P.R.V系列对夹式弹性金属硬密封蝶阀	50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-14	125	4-18
	65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-14	145	8-18
	80	3	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18
	100	4	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22
	125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26
	150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26
	200	8	71	208	605	270	280	850	250	170	775	300	315	295	12-22	310	12-26
	250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-26	370	12-30
	300	12	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30
	350	14	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33
	400	16	102	340	980	450	470	1190	450	220	1210	300	315	525	16-30	550	16-36
	450	18	114	380	1030	480	490	1250	650	280	1335	575	714	585	20-30	600	20-36
	500	20	127	410	1105	480	490	1290	650	280	1415	575	714	650	20-33	660	20-36
	600	24	154	470	1310	480	490	1455	850	380	1605	656	810	770	20-36	770	20-39
	700	28	165	550	1435	640	660	1585	850	380	1844	656	810	840	24-36	875	24-42
	800	32	190	640	1605	640	660	1700	1250	380	2040	656	810	950	24-39	990	24-48
	900	36	203	710	1745	750	860	1865	1250	380	2255	785	863	1050	28-39	1090	28-48
	1000	40	216	770	1885	850	900	2015	1250	380	2380	785	863	1170	28-42	1210	28-56
	1200	48	254	890	2105	850	900	2250	1250	380	2640	785	863	1390	32-48	1420	32-56

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
注：Dt-代表弹性密封结构。

主要外形和连接尺寸

产品名称	公称通径		结构长度（标准值）L	外形尺寸（参考值）										连接尺寸（标准值）
	公称通径			H	Dt373H			Dt673H			Dt973H			PN4.0MPa
	mm	inch		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
Dt(3.6.9)73H-40C.P.R.V 系列对夹式弹性金属硬密封蝶阀	50	2	43	112	350	180	200	625	250	170	530	250	255	125	4-18
	65	21/2	46	115	370	270	280	625	250	170	530	250	255	145	8-18
	80	3	49	120	380	270	280	645	250	170	565	250	255	160	8-18
	100	4	56	138	420	270	280	675	250	170	600	250	255	190	8-22
	125	5	64	164	460	380	420	715	450	220	640	250	255	220	8-26
	150	6	70	175	555	380	420	800	450	220	705	300	315	250	8-26
	200	8	71	208	605	450	470	850	450	220	775	300	315	320	12-30
	250	10	76	243	680	450	470	925	450	280	945	300	315	385	12-33
	300	12	83	283	825	450	470	1035	650	280	1070	300	315	450	16-33
	350	14	92	310	900	480	490	1070	650	280	1140	300	315	510	16-36
	400	16	102	340	980	480	490	1190	650	280	1210	300	315	585	16-39
	450	18	114	380	1030	640	660				1335	575	714	610	20-39
	500	20	127	410	1105	640	660				1415	575	714	670	20-42
