球阀

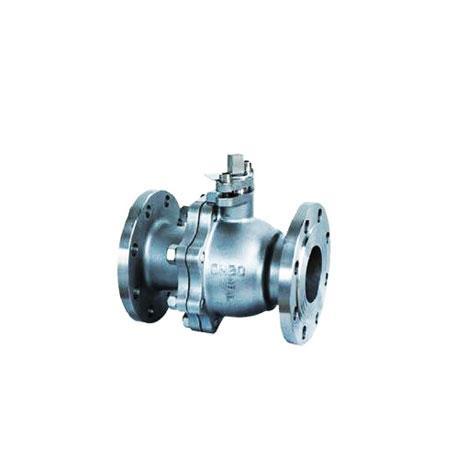

浮动式铸钢球阀

浮动式铸钢球阀泵阀公司生产销售的浮动式铸钢球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

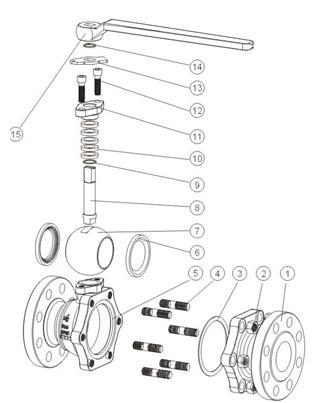

主要零件材质

序号	零件名称	材质
序号	零件名称	GB	ASTM
1	侧阀体	WCB	A216-WCB
2	螺母	35	A194-2H
3	垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
4	螺柱	35CrMoA	A193-B7
5	阀体	WCB	A216-WCB
6	阀座	PTFE	PTFE
7	球体	25+ENP	A105 + ENP
8	阀杆	1Cr13	A182-F6a
9	垫片	PTFE	PTFE
10	填料	柔性石墨	柔性石墨
11	填料压盖	WCB	A216-WCB
12	螺钉	35	A194-2H
13	定位片	Q235A	碳钢
14	挡圈	65Mn	AISI 1566
15	手柄	KT330-08	A47-667 235 10

注：

抗硫型阀门该零件的材质为GB（1Cr18NI9+Ni.P）、ASTM(A182-304+Ni.P)
抗硫型阀门该零件材质为GB（1Cr18NI9+Ni.P）、ASTM(A276-321)系列阀门
主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

尺寸及重量 PN1.6MPa CLASS 150 10K(JIS)

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200	250
NPS	In	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10
150LB 法兰Flange	L	108	117	127	-	165	178	190	203	229	356	394	457	-
1.6MPa 法兰Flange	L	130	140	150	165	180	200	220	250	280	320	360	400	-
10K(JIS) 法兰Flange	L	108	117	127	-	165	178	190	203	229	365	394	457	533
对焊 Butt Welding	L1	140	152	165	-	190	216	241	282	305	381	403	419	-
手动 Hand – Operated	H	59	63	75	-	95	107	142	152	178	252	272	342	-
	W	130	130	160	-	230	230	350	400	500	750	750	900	-
	Kg	2.3	3.0	4.5	-	7.0	9.5	15.0	19.0	33.0	58.0	93.0	1600	-
涡轮蜗杆传动 Worm Gear Operated	H	-	-	-	-	-	-	-	-	-	-	292	398	-
	W	-	-	-	-	-	-	-	-	-	-	400	600	-
	型号	-	-	-	-	-	-	-	-	-	-	A	B	-
	Kg	-	-	-	-	-	-	-	-	-	-	180	240	-
气动 Air – Operating	H	200	204	257	-	264	340	370	389	594	646	646	781	-
	H1	122	126	162	-	169	209	239	258	337	437	437	537	-
	L1	326	326	347	-	420	426	426	590	523	610	610	885	-
	L2	136	136	181	-	181	257	257	257	287	378	378	530	-
	型号	AG06	AG09	AG09	-	AG13	AG13	AG13	AG13	AW13	AW17	AW17	AW20	-
	Kg	6.1	6.3	8.1	-	14.1	16.6	38	42.1	53	95.3	105.2	207.8	-
电动 Electric Driving	H	-	-	-	-	-	472	486	579	595	650	739	799	-
	H1	-	-	-	-	-	377	391	484	500	500	589	649	-
	W	-	-	-	-	-	190	190	190	190	400	400	400	-
	型号	-	-	-	-	-	Q60-1	Q60	Q60-1	Q60-1	Q120-1	Q120-1	Q120-1
	Kg	-	-	-	-	-	23	25	60	75	97	162	226	-

尺寸及重量 PN2.5MPa 4.0MPa CLASS 30020K(JIS)

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200	250
NPS	In	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10
300LB法兰Flange	L	140	152	165	-	190	216	241	282	305	381	403	502	-
2.5MPa法兰Flange	L	130	140	150	-165	180	200	220	250	320	400	400	550	-
4.0MPa法兰Flange	L	130	140	150	160	200	220	250	280	320	400	400	550	-
20K(JIS)法兰Flange	L	140	152	165	-	190	216	241	283	305	381	403	502	568
对焊Butt Welding	L1	140	152	165	-	190	216	241	282	305	381	403	502	-
手动Hand –Operated	H	59	63	75	-	95	167	142	152	178	252	272	342	-
	W	130	130	160	-	230	230	350	400	500	750	750	900	-
	Kg	2.5	3.5	5.5	-	10.5	14.5	23.5	30	55	81	118	200	-
涡轮蜗杆传动Worm GearOperated	H	-	-	-	-	-	-	-	-	-	-	292	398	-
	W	-	-	-	-	-	-	-	-	-	-	400	600	-
	型号Type	-	-	-	-	-	-	-	-	-	-	A	B	-
	Kg	-	-	-	-	-	-	-	-	-	-	220	365	-
气动Air –Operating	H	200	204	257	-	264	340	379	452	594	646	744	920	-
	H1	122	126	162	-	169	209	248	295	375	437	500	615	-
	L1	326	326	347	-	420	426	426	590	523	610	610	885	-
	L2	136	136	181	-	181	257	257	257	287	378	378	530	-
	型号Type	AG06	AG09	AG09	-	AG13	AG13	AG13	AG13	AW13	AW17	AW17	AW20	-
	Kg	6.2	6.4	8.5	-	16.9	20.9	42.5	52.7	77.9	107	130	220	-
电动ElectricDriving	H	-	-	-	-	-	472	472	579	595	650	739	799	-
	H1	-	-	-	-	-	377	391	484	500	500	589	649	-
	W	-	-	-	-	-	190	190	190	190	400	400	400	-
	型号Type	-	-	-	-	-	Q60-1	Q60	Q60-1	Q60-1	Q120-1	Q120-1	Q120-1	-
	Kg	-	-	-	-	-	23	25	60	75	100	170	240	-

尺寸及重量 PN6.4MPa 10.0MPa CLASS 400 600

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200
NPS	1/2	3/4	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8
400LB法兰Flange	L	165	190	216	-	241	292	330	356	406(432)	-	-	-
6.4MPa法兰Flange	L	165	190	216	229	241	292	330	356	432	508	559	660
10.0MPa法兰Flange	L	165	190	216	229	241	292	330	356	432	508	559	660
对焊Butt Welding	L1	165	190	216	-	241	292	330	356	406(432)	-	-	-
手动Hand –Operated	H	59	63	75	-	95	167	180	198	198	-	-	-
	W	160	160	230	-	400	400	650	650	1050	-	-	-
	Kg	6.5	9	13	-	16.5	25	30	55	66	-	-	-
涡轮蜗杆传动Worm GearOperated	H	-	-	-	-	-	-	-	292	398	-	-	-
	W	-	-	-	-	-	-	-	400	600	-	-	-
	型号Type	-	-	-	-	-	-	-	A	B	-	-	-
	Kg	-	-	-	-	-	-	-	72	85	-	-	-
气动Air –Operating	H	200	204	241	-	264	340	379	452	584	-	-	-
	H1	122	145	146	-	169	209	248	295	375	-	-	-
	L1	283	283	283	-	350	590	590	523	610	-	-	-
	L2	136	181	181	-	181	257	257	287	378	-	-	-
	型号Type	AG09	AG09	AG09	-	AG09	AG13	AG13	AG13	AW17	-	-	-
	Kg	6.5	6.8	9.3	-	17.8	33.6	45.1	59.3	81.2	-	-	-
电动ElectricDriving	H	-	-	-	-	-	472	559	599	632	-	-	-
	H1	-	-	-	-	-	377	449	449	472	-	-	-
	W	-	-	-	-	-	190	190	190	190	-	-	-
	型号Type	-	-	-	-	-	Q120-1	Q120-1	Q120-1	Q120-1	-	-	-
	Kg	-	-	-	-	-	25	60	75	90	-	-	-
