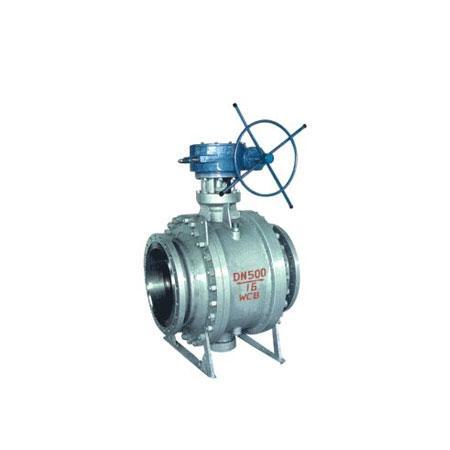

法兰连接固定式铸钢球阀

法兰连接固定式铸钢球阀泵阀公司生产销售的法兰连接固定式铸钢球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶···

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

技术规范

注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》

主要零件材质

序号 No	零件名称 Part name	材质 Material
序号 No	零件名称 Part name	GB	ASTM
1	左右体Bonnet	WCB	A216-WCB
2	螺柱Bolt	35CrMoA	A193-B7
3	螺母Nut	35	A194-2H
4	底盖 Bottom Cover	25	A105
5	垫片 Gasket	柔性石墨+不锈钢 Graphite + stainless steel	柔性石墨+不锈钢 Graphite + stainless steel
6	下阀杆Stem	1Cr13	A182-F6a
7	O型圈〝O〞Ring	氟橡胶Viton	氟橡胶Viton
8	垫片 Gasket	柔性石墨+不锈钢 Graphite + stainless steel	柔性石墨+不锈钢 Graphite + stainless steel
9	阀体Body	WCB	A216-WCB
10	排污堵头 Blow down stopple	25	A105
11	注脂阀 Grease injection valve	组合件 Assembled	组合件 Assembled
12	弹簧Spring	60Si2Mn	InconelX-750
13	O型圈〝O〞Ring	氟橡胶Viton	氟橡胶Viton
14	阀座Seat	25	A105
15	密封圈 Sealing ring	PTFE	PTFE
16	球体Ball	WCB+ENP	A216-WCB+ENP
17	上阀杆Stem	1Cr13	A182-F6a
18	键Key	45	AISI C 1045
19	填料垫 Packing seat	2Cr13	A276-420
20	填料 Packing	柔性石墨+不锈钢 Graphite + stainless stee	柔性石墨+不锈钢 Graphite + stainless stee
21	O型圈〝O〞Ring	氟橡胶Viton	氟橡胶Viton
22	垫片 Gasket	柔性石墨+不锈钢 Graphite + stainless stee	柔性石墨+不锈钢 Graphite + stainless stee
23	阀盖Cover	25	A105
24	O型圈〝O〞Ring	氟橡胶Viton	氟橡胶Viton
25	填料压盖Gland	WCB	A216-WCB
26	支架Yoke	WCB	A216-WCB
27	连接套Connection set	45	AISI C 1045

Q(3、6、7、8、9)47F(N、P)

技术规范

注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》

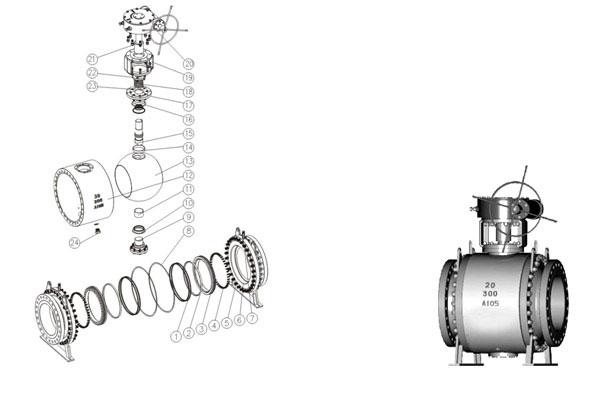

主要零件材质

序号 No	零件名称 Part name	材质 Material
序号 No	零件名称 Part name	GB	ASTM
1	O型圈〝O〞Ring	氟橡胶Viton	氟橡胶Viton
2	密封圈Sealing ring	PTFE	PTFE
3	阀座Seat	25	A105
4	弹簧Spring	60Si2Mn	InconelX-750
5	螺柱Bolt	35CrMoA	A193-B7
6	左右体Bonnet	25	A105
7	注脂阀 Grease injection valve	组合件 Assembled	组合件 Assembled
8	垫片 Gasket	柔性石墨+不锈钢 Graphite + stainless steel	柔性石墨+不锈钢 Graphite + stainless steel
9	下阀杆Stem	1Cr13	A182-F6a
10	垫片 Gasket	柔性石墨+不锈钢 Graphite + stainless steel	柔性石墨+不锈钢 Graphite + stainless steel
11	衬套 Bushing	PTFE＆锡青铜 PTFE＆Nikealium	PTFE＆锡青铜 PTFE＆Nikealium
12	阀体Body	25	A105
13	球体Ball	25+ENP	A105+ENP
14	衬套 Bushing	PTFE＆锡青铜 PTFE＆Nikealium	PTFE＆锡青铜 PTFE＆Nikealium
15	上阀杆Stem	1Cr13	A182-F6a
16	垫片 Gasket	柔性石墨+不锈钢 Graphite + stainless steel	柔性石墨+不锈钢 Graphite + stainless steel
17	阀盖Cover	25	A105
18	填料 Packing	柔性石墨+不锈钢 Graphite + stainless steel	柔性石墨+不锈钢 Graphite + stainless steel
19	支架Yoke	WCB	A216-WCB
20	驱动装置 Driving	组合件 Assembled	组合件 Assembled
21	连接套 Connection set	45	AISI C 1045
22	填料压盖Gland	WCB	A216-WCB
23	定位销Fitting pin	1Cr13	A276-410
24	排污堵头 Blow down stopple	25	A105
