球阀

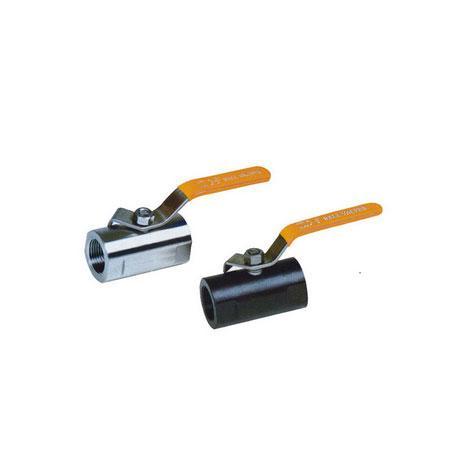

广式内螺纹球阀

广式内螺纹球阀泵阀公司生产销售的广式内螺纹球阀结构简单、体积小、重量轻、流阻小、节能效果好。且价格经济。流体进、出该阀方向可任意选择，具有双向作用。水平管道、垂直管道均可安装。操作方便，开关迅速，手柄只需转动90度即可实现开关。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

应用规范

公称压力：1.6~6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.C）
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999

主要零件材料

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢 SS304	聚四氟乙烯 PTFE 增强聚四氟乙烯VUILUK PTFE对位聚苯PPL	聚四氟乙烯PTFE 对位聚苯PPL
硝酸类	Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸类	Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R	SS316/1Cr 18Ni12Mo2Ti	SS316/1Cr 18Ni12Mo2Ti

主要尺寸单位：mm

公称通径 Nominal Diameter	管螺纹 G screw	尺寸（mm）Dimensions						重量WT（g）
公称通径 Nominal Diameter	管螺纹 G screw	d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200

螺纹标准：G·DIN2999 GB307-87、NPT.BSP
