球阀

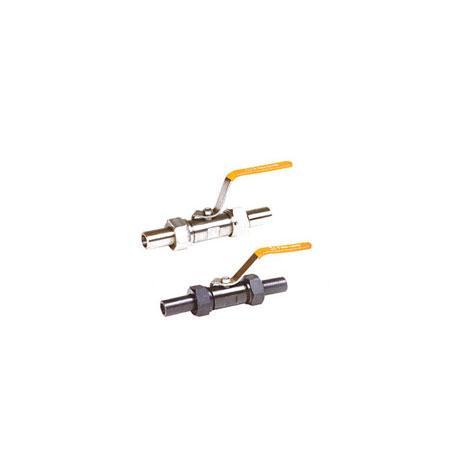

广式外螺纹球阀

广式外螺纹球阀泵阀公司生产销售的广式外螺纹球阀结构简单、体积小、重量轻、流阻小、节能效果好。且价格经济。流体进、出该阀方向可任意选择，具有双向作用。水平管道、垂直管道均可安装。操作方便，开关迅速，手柄只需转动90度即可实现开关。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

应用规范

公称压力：1.6-6.4MPa
适用温度范围：2-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：ZG.G·NPT.BSPT.BSP.DIN259/2999

主要零件材料

零件名称 Part name	阀体 Body	球体、阀杆 Ball, Stem	手柄 Handle	密封圈 gasket	垫片、填料 Shim, Packing
Q21F-16C、Q21F-25C Q21F-40C、Q21F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢SS304	聚四氟乙烯PTFE 对位聚苯PPL	聚四氟乙烯PTFE 对位聚苯PPL
Q21F-16P、Q21F-25P Q21F-40P、Q21F-64P	1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
Q21F-16R、Q21F-25R Q21F-40R、Q21F-64R	SS316/Cr18Ni12Mo2Ti	SS316/Cr18Ni12Mo2Ti

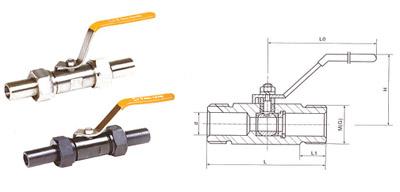

主要尺寸单位：mm

公称直径 Nominal Dameter	尺寸（mm）
公称直径 Nominal Dameter	d	L	L1	M	Lo	Q61带对焊接头总长
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2	150	235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	150	291

螺纹标准：GB196
