闸阀

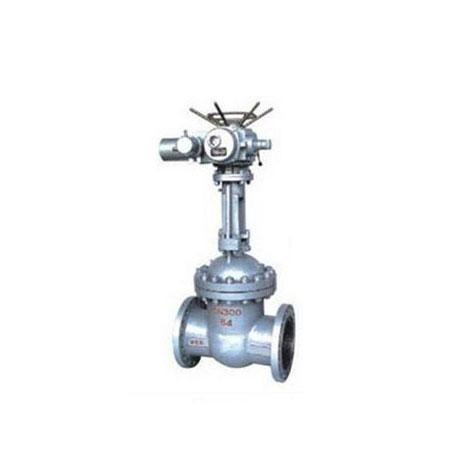

Z941国标电动法兰闸阀

Z941国标电动法兰闸阀Z941国标电动法兰闸阀是一种最常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。此类闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
形体简单，制造工艺性好，适用范围广。

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

主要零件材料及性能

体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料尼龙	增强柔性石墨 1Cr13/柔性石墨 08软钢 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE	柔性石墨增强柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38CrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	销酸类
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

国标电动法兰闸阀 PN1.6MPa 电装型号规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	电装型号	L1	H	DO
凸面法兰 RF Z941H Z941Y Z941W Z941F Z940H Z940Y Z940W Z940F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	上一篇：Z641国标气动楔式闸阀下一篇：Z41国标手动法兰闸阀相关推荐 Z641国标气动楔式闸阀 Z673X气动浆液阀 PZ673气动对夹式刀形闸阀关于我们公司简介企业文化产品中心通用阀门闸阀球阀蝶阀调节阀截止阀止回阀减压阀旋塞阀柱塞阀新闻中心技术百科产品知识加微信享优惠联系我们手机：131-2222-9634 电话：159-2126-5952 邮箱：82447122@qq.com 地址：上海市松江区新浜镇许村路1548号 Copyright © 2024 上海梁工阀门制造有限公司 All Rights Reserved.　备案号：沪ICP备2022031857号-2　XML地图　网站模板在线客服服务热线服务热线 159-2126-5952 微信咨询返回顶部网站首页一键拨号微信咨询联系我们 X 截屏，微信识别二维码微信号：15921265952 （点击微信号复制，添加好友）打开微信微信号已复制，请打开微信添加咨询详情！
