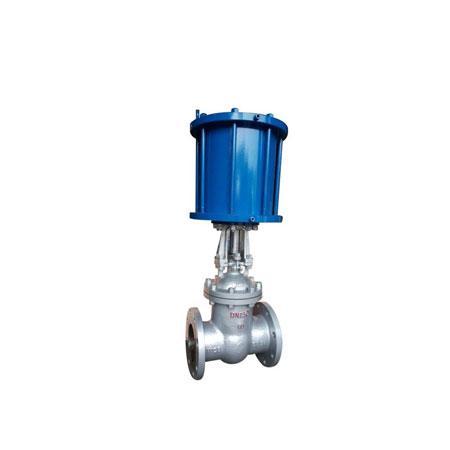

Z641国标气动楔式闸阀

用途与特点 Z641国标气动楔式闸阀是一种最常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。

• 流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。

• 开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。

• 形体简单，制造工艺性好，适用范围广。

• 执行标准




压力试验

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

主要零件材料及性能

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

气动楔式闸阀PN1.6MPa




体盖板	阀   杆	密封面	垫   片	填   料	工作温度℃	适用介质
WCB	2Cr13	13Cr        STL        本体材料        尼龙	增强柔性石墨        1Cr13/柔性石墨        08软钢        0Cr18Ni9Ti        0Cr17Ni12Mo2Ti        XD550F（T）        PTFE	柔性石墨        增强柔性石墨        SFB/260        SFP/260        PTFE	≤425	水、蒸汽、油品
WC1	38CrMoA1        25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	销酸类
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

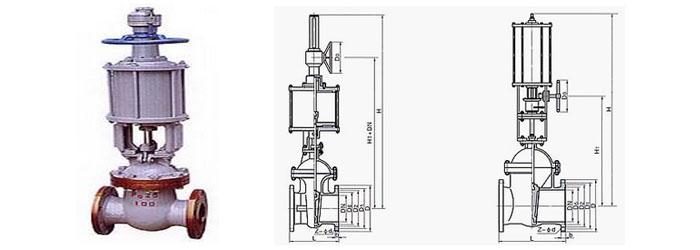

主要外形和连接尺寸 单位:mm

公称通径  DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT(Kg)
CZ6s40H-16C                CZ6s40Y-16P               CZ6s40Y-16R
50	250	160	125	100	16	4-Φ18	950	570	180	36
65	270	180	145	120	18	4-Φ18	1050	596	180	53
80	280	195	160	135	20	8-Φ18	1080	635	200	72
100	300	215	180	155	20	8-Φ18	1145	645	250	90
125	325	245	210	185	22	8-Φ18	1210	685	250	120
150	350	280	240	210	24	8-Φ18	1300	720	320	132
200	400	335	295	265	26	12-Φ23	1660	940	400	258
250	450	405	355	320	30	12-Φ25	1790	1020	400	297
300	500	460	410	375	30	12-Φ25	1990	1150	450	420
350	550	520	470	435	34	16-Φ25	2090	1170	450	558
400	600	580	525	485	36	16-Φ30	2290	1325	500	840
450	650	640	585	545	40	20-Φ30	2485	1465	500	1110
500	700	705	650	608	44	20-Φ34	2640	1590	550	1380
600	800	840	770	718	48	20-Φ41	2940	1720	550	1620
700	900	910	840	788	50	24-Φ41	3450	1960	600	1966
800	1000	1020	950	898	52	24-Φ41	3650	2190	600	2282
900	1100	1120	1050	998	54	28-Φ41	3815	2400	800	2495
1000	1200	1255	1170	1110	56	28-Φ48	4000	2650	800	2760

气动楔式闸阀PN2.5MPa-4.0MPa   主要外形和连接尺寸 单位:mm

公称通径        DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT        (Kg)
CZ6s40H-25            CZ6s40Y-25P              CZ6s40Y-25R
50	250	160	125	100	20	4-Φ18	950	570	180	38
65	270	180	145	120	22	8-Φ18	1050	596	180	55
80	280	195	160	135	22	8-Φ18	1080	635	200	76
100	300	230	190	160	24	8-Φ23	1145	645	250	94
125	325	270	220	188	28	8-Φ25	1210	685	250	126
150	350	300	250	218	30	8-Φ25	1300	720	320	136
200	400	360	320	278	34	12-Φ25	1660	940	400	265
250	450	425	370	332	36	12-Φ30	1790	1020	400	300
300	500	485	430	390	50	16-Φ30	1990	1150	450	436
350	550	550	490	448	44	16-Φ34	2090	1170	450	580
400	600	610	550	505	48	16-Φ34	2290	1325	500	860
450	650	660	600	555	50	20-Φ34	2485	1465	500	1260
500	700	730	660	610	52	20-Φ41	2640	1590	550	1420
600	800	840	770	718	56	20-Φ41	3940	1720	550	1710
700	900	955	875	815	60	24-Φ48	3450	1960	600	2105
800	1000	1070	990	930	64	24-Φ48	3650	2190	600	2310
900	1100	1180	1090	1025	66	28-Φ54	3815	2400	800	2620
1000	1200	1305	1210	1140	68	28-Φ58	4000	2650	800	2960




主要外形和连接尺寸 单位:mm




公称通径        DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	D0	WT        (Kg)
CZ6s40H-40            CZ6s40Y-40P              CZ6s40Y-40R
50	250	160	125	100	88	20	4-Φ18	950	570	200	42
65	280	180	145	120	110	22	8-Φ18	1050	596	200	68
80	320	195	160	135	121	22	8-Φ18	1080	635	250	84
100	350	230	190	160	150	24	8-Φ23	1145	645	320	102
125	400	270	220	188	176	28	8-Φ25	1210	700	320	135
150	450	300	250	218	204	30	8-Φ25	1330	750	400	156
200	550	375	320	282	260	38	12-Φ30	1660	940	400	276
250	650	445	385	345	313	42	12-Φ34	1820	1050	450	306
300	750	510	450	408	364	46	16-Φ34	1990	1150	450	510
350	850	570	510	465	422	52	16-Φ34	2110	1190	500	720
400	950	655	585	535	474	58	16-Φ41	2335	1370	550	1050
450	1050	680	610	560	524	60	20-Φ41	2490	1510	550	1320
500	1150	755	6720	612	576	62	20-Φ48	2640	1590	550	1800
600	1350	890	795	730	678	62	20-Φ54	2940	1720	600	2160
