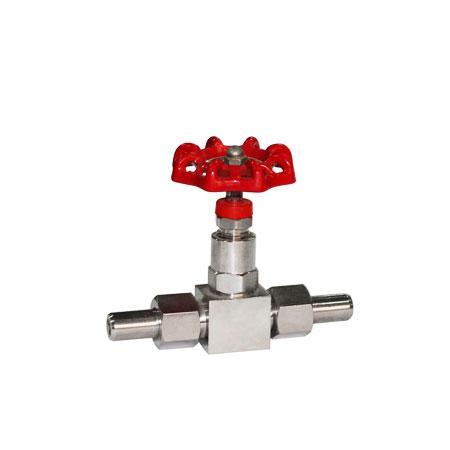

J23W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
应用规范
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：对焊式管接头；卡套式
结构特征：锥面密封；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
适用范围
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

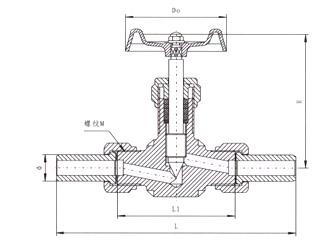

结构示意图
性能规范 单位：MPa
| 实验项目 | 压力值 |
|---|
| 公称压力 | 16 |
| 壳体实验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤425℃ |
| 适用介质 | 水、蒸汽、油品等 |
主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|
| J23W-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J23W-160P | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
主要外形尺寸
| 规格 | M | Ф | L1 | L | H | Do | 重量（kg） |
|---|
| DN6 | M20×1.5 | φ14×4 | 66 | 140 | 84 | 63 | 0.65 |
| DN10 | M24×4.5 | φ18×4 | 78 | 160 | 93 | 78 | 0.8 |
