针型阀

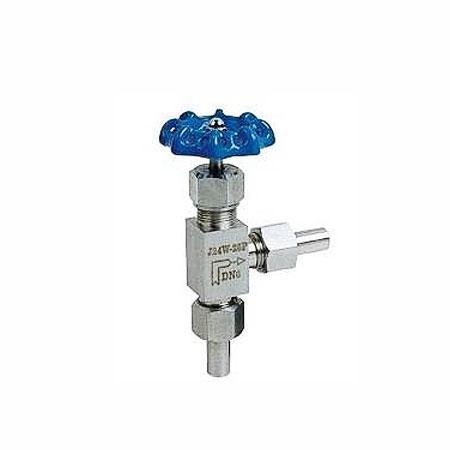

J24角式针型阀

J24角式针型阀J24角式针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

应用规范

设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：对焊式管接头；内螺纹连接
结构特征：锥面密封：浮动阀瓣；直角式通道
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

适用范围

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

性能规范单位：MPa

实验项目	压力值
公称压力	16
壳体实验	24
密封试验	17.6
气压试验	9.6
适用温度	≤425℃
适用介质	水、蒸汽、油品等

主要零件材料

型号	阀体	接头	阀杆	螺帽	填料
J24H-160	20#	20#	2Cr13	20#	柔性石墨
J24W-160P	SS304	SS304	SS304	SS304	柔性石墨

主要外形尺寸

规格	M	Ф	L1	L	H	Do	重量（kg）
DN6	M20×1.5	φ14×4	70	70	96	63	1.0
DN10	M24×4.5	φ18×4	80	80	115	78	1.2
DN15	M30×1.5	φ22×4	90	90	122	100	2.2
DN20	M36×1.5	φ28×4	110	110	156	110	3.8
DN25	M39×1.5	φ33×4	115	115	170	140	4.5
