针型阀

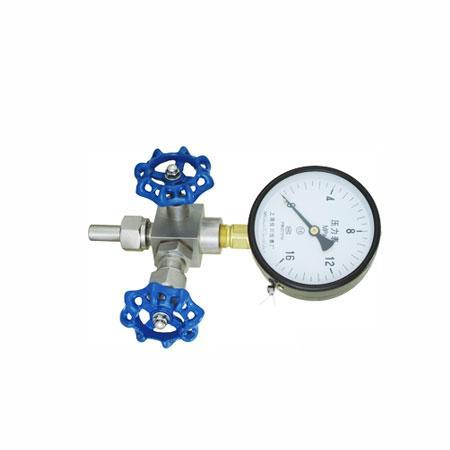

J19压力表三通阀

J19压力表三通阀J19压力表三通阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

适用范围

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

应用规范

设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：对焊式管接头；内螺纹连接
结构特征：锥面密封；浮动阀瓣
阀门检验和实验：JB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

性能规范单位：MPa

实验项目	压力值
公称压力	16
壳体实验	24
密封试验	17.6
气压试验	9.6
适用温度	≤180℃
适用介质	水、蒸汽、油品等

主要零件材料

型号	阀体	接头	阀杆	螺帽	填料
J19H-160	20#	20#	2Cr13	20#	柔性石墨
J19W-160P	SS304	SS304	SS304	SS304	柔性石墨

主要外形尺寸

规格	M	Ф	L	H	Do	重量（kg）
DN6	M20×1.5	Ф14×4	105	93	63	0.9
