针型阀

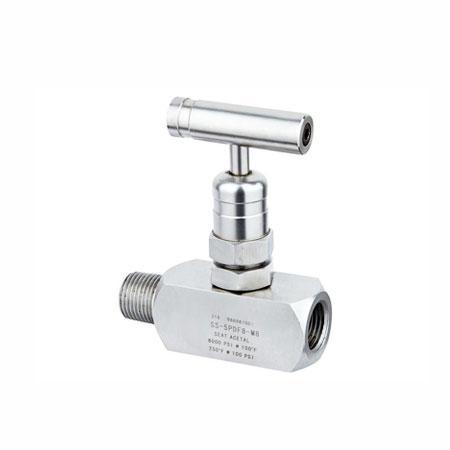

SS-5PDF8美标内螺纹针型阀

SS-5PDF8美标内螺纹针型阀SS-5PDF8美标内螺纹针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

应用规范

设计制造：ANSI B16.34-1996
连接形式：NPT内螺纹连接；SW承插焊连接
结构特征：锥面密封；旋塞提升式
阀门检验和实验：API STD 598-1996
材料：碳钢按ASTM A105-1991
不锈钢按ASTM A276-1992

适用范围

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

性能规范单位：MPa

实验项目	压力值
公称压力	PN
壳体实验	1.5PN
密封试验	1.1PN
气压试验	0.6PN
适用温度	≤180℃
适用介质	水、蒸汽、油品等

主要零件材料

型号	阀体	接头	阀杆	螺帽	填料
SS-5PDF8	20#	20#	2Cr13	20#	PTFE
	SS304	SS304	SS304	SS304
	SS304	SS304	SS316	SS304

主要外形尺寸

规格	L	NPT	H	D0	重量（kg）
DN6	1/4	57	82	57	0.4
DN10	3/8	57	82	57	0.4
DN15	1/2	68	90	63	0.55
DN20	3/4	80	110	70	1.0
DN25	1″	90	130	89	1.6

注：1、公称压力：3000～6000PSI(42MPa)
2、压力-温度等级：6000PSI@100°F
