W型 JFS型 EG6K41W、J、F-6、10、16型

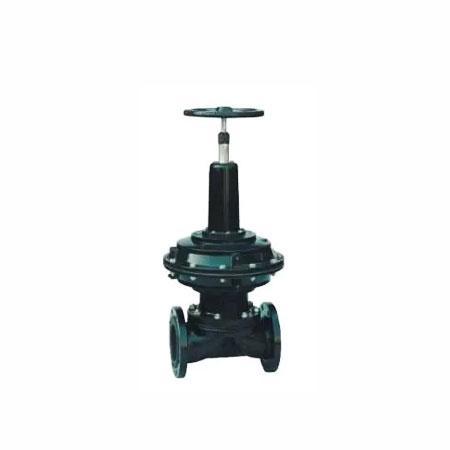

气动衬胶/衬氟塑料隔膜阀(常开式)是一种特殊形式的截断阀。塑料隔膜阀与其它阀门最大的区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
设计与制造按：GB12239或BS5156
结构长度按：GB12221或BS5156
法兰连接尺寸按：GB4216.4或BS4504
试验与检验按：GB/T13927或BS5156
适用范围
当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

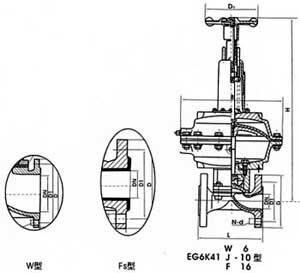

结构示意图
性能规范
| 型号 | 公称压力
PN（Mpa） | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） |
|---|
| | |
|---|
| EG6B41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
（溶融碱金属元素氧除外） | ≤100
≤85
≤150 |
| EG6B41WJFS-10 | 1．0 | 1．5 | 1．1 |
| EG6B41WJFS-16 | 1．6 | 2．4 | 1．76 |
外形连接尺寸及重量
| 型号 | 公称通径
DN（mm） | 尺寸（mm） | 气动装置 | 质量
（㎏） |
|---|
| L | f | D1 | D | D0 | n-d | H | B | 代号
ES | 耗气量（cm3） | 气源压力（MPa） | 气源接头（in） |
|---|
| J型 | W型 |
|---|
| EG6B41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13．5 | | 168 | 61 | 163．87 | 0．3 | 1/8 | 7．2 |
| 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13．5 | 394 | 168 | 61 | 196．65 | 0．3-0．4 | 1/8 | 8．9 |
| 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17．5 | 400 | 168 | 61 | 229．4 | 0．3-0．4 | 1/8 | 10．6 |
| 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17．5 | 485 | 260 | 62 | 1425．7 | 0．3-0．4 | 1/4 | 19．5 |
| 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17．5 | 635 | 318 | 63 | 2284．1 | 0．3-0．4 | 1/4 | 34．9 |
| EG6B41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 650 | 318 | 63 | 3048 | 0．3-0．4 | 1/4 | 39．9 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 660 | 318 | 63 | 3244．7 | 0．4-0．5 | 1/4 | 51．9 |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 64 | 6964．5 | 0．4-0．5 | 3/8 | 93．2 |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 825 | 425 | 64 | 7439．7 | 0．4-0．5 | 3/8 | 105．3 |
| 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0．5 | 3/8 | 184．5 |
| EG6B41WJFS-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | 0．5 | 1/2 | 407．4 |
注：
气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
气动阀门的反馈信号采用无触点传感技术。
采用气缸活塞式。
当气源发生故障时，可操作手轮使阀门开启。
塑料隔膜阀产品特点及用途
塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～140℃。
塑料隔膜阀过流部件采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良。
塑料隔膜阀的密封件膜片采用F46或PFA制成，耐折次数≥12000次，耐腐蚀性能与F4相当。
塑料隔膜阀采用了螺杆升降结构，启闭力矩大，平稳性好。
塑料隔膜阀的安装与使用
两端法兰与管路联接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
顺时针方向旋转手柄为关闭，反之开启。
根据指示器位置可判断开启程度。
