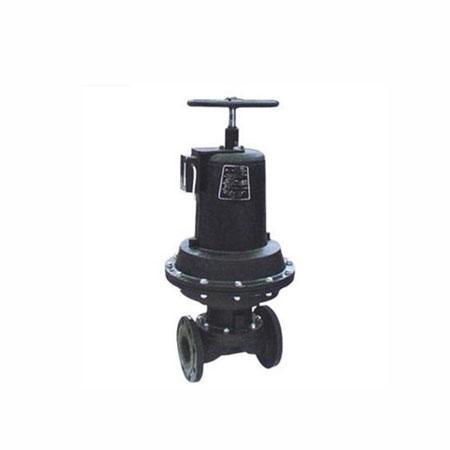

常闭型英标衬胶气动隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。
设计与制造按：GB12239或BS5156
结构长度按：GB12221或BS5156
法兰连接尺寸按：GB4216.4或BS4504
试验与检验按：GB/T13927或BS5156
适用范围
当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

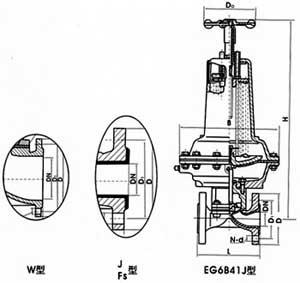

结构示意图
性能规范
| 型号 | 公称压力
PN（Mpa） | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） |
|---|
| | |
|---|
| EG6B41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
（溶融碱金属元素氧除外） | ≤100
≤85
≤150 |
| EG6B41WJFS-10 | 1．0 | 1．5 | 1．1 |
| EG6B41WJFS-16 | 1．6 | 2．4 | 1．76 |
外形连接尺寸及重量
| 型号 | 公称通径
DN（mm） | 尺寸（mm） | 气动装置 | 质量
（㎏） |
|---|
| L | f | D1 | D | D0 | n-d | H | B | 代号
ES | 耗气量（cm3） | 气源压力（MPa） | 气源接头（in） |
|---|
| J型 | W型 |
|---|
| EG6B41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13．5 | | 168 | 61 | 163．87 | 0．3 | 1/8 | 7．2 |
| 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13．5 | 394 | 168 | 61 | 196．65 | 0．3-0．4 | 1/8 | 8．9 |
| 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17．5 | 400 | 168 | 61 | 229．4 | 0．3-0．4 | 1/8 | 10．6 |
| 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17．5 | 485 | 260 | 62 | 1425．7 | 0．3-0．4 | 1/4 | 19．5 |
| 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17．5 | 635 | 318 | 63 | 2284．1 | 0．3-0．4 | 1/4 | 34．9 |
| EG6B41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 650 | 318 | 63 | 3048 | 0．3-0．4 | 1/4 | 39．9 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 660 | 318 | 63 | 3244．7 | 0．4-0．5 | 1/4 | 51．9 |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 64 | 6964．5 | 0．4-0．5 | 3/8 | 93．2 |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 825 | 425 | 64 | 7439．7 | 0．4-0．5 | 3/8 | 105．3 |
| 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0．5 | 3/8 | 184．5 |
| EG6B41WJFS-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | 0．5 | 1/2 | 407．4 |
注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启
