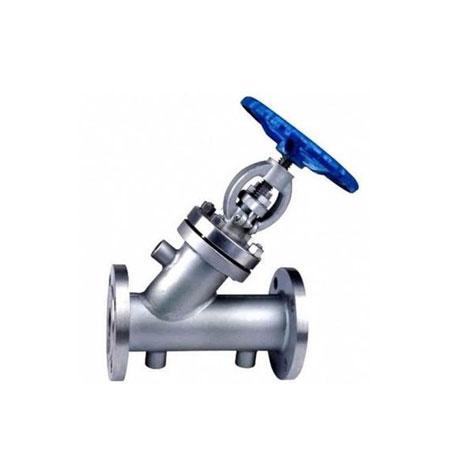

夹套保温直通式截止阀

夹套保温直通式截止阀夹套保温直通式截止阀主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。夹套保温直通式截止阀两法兰之间焊装有金属夹套，在截止阀的侧面和底部设置了夹套接口，用于注入蒸汽或其它···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

直通式保温截止阀工作原理

直通保温截止阀是原有的截止阀两端法兰之间焊装一个金属夹套，侧面两边装有夹套的连接口，用于蒸汽或导热油的进出。从而起到对截止阀内部介质的保温效果，确保粘稠介质流通正常。直通保温截止阀主要应用于化工、石油、沥青、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。

主要外形尺寸和连接尺寸(系列2)

型号	公称通径 DN（mm）	尺寸（mm）						配应法兰 DN
型号	公称通径 DN（mm）	L	D	D1	D2	b	Z-Φd	配应法兰 DN
BJ41HW-16C P	15	130	115	85	65	14	4-Φ14	25
	20	150	135	100	78	15	4-Φ18	32
	25	160	145	110	85	16	4-Φ18	40
	32	180	160	125	100	16	4-Φ18	50
	40	200	180	145	120	18	4-Φ18	65
	50	230	195	160	135	20	8-Φ18	80
	65	290	215	180	155	20	8-Φ18	100
	80	310	245	210	185	22	8-Φ18	125
	100	350	280	240	210	24	8-Φ23	150
	125	400	335	295	265	26	12-Φ23	200
	150	480	405	335	320	30	12-Φ25	250
	200	600	460	410	375	30	12-Φ25	300
BJ41HW-25C P	15	130	115	85	65	16	4-Φ14	25
	20	150	135	100	78	18	4-Φ18	32
	25	160	145	110	85	18	4Φ18	40
	32	180	160	125	100	20	4-Φ18	50
	40	200	180	145	120	22	8-Φ18	65
	50	230	195	160	135	22	8-Φ18	80
	65	290	230	190	160	24	8-Φ23	100
	80	310	270	220	188	28	8-Φ25	125
	100	350	330	250	218	30	8-Φ25	150
	125	400	360	310	278	34	12-Φ25	200
	150	480	425	370	332	36	12-Φ30	250
	200	600	485	430	390	40	18-Φ30	300

保温截止阀基本概述

保温截止阀，是主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质，是BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中。
