截止阀

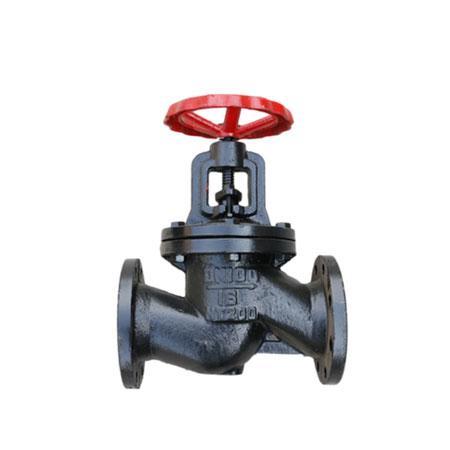

J41T铸铁截止阀

J41T铸铁截止阀铸铁截止阀是一种常用的截断阀,主要用来按通或截断管路中的介质，一般不用于调节流量。铸铁截止阀适用的压力,温度范围很大,但一般用于中,小口径的管道。与闸阀相比,截止阀的结构较简单,制造与维修都较方便,密封面不易磨损,擦伤,密封性较好,寿命···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

性能规范

型号	公称压力（MPa）	强度(水)(MPa)	密封(水)(MPa)	工作温度	适用介质
型号	公称压力（MPa）	试验压力		工作温度	适用介质
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

主要零材料

零件名称	材料
零件名称	J41T-16	J41W-16	J41H-16	J41F-16
阀体、阀盖	灰铸铁	灰铸铁	灰铸铁	灰铸铁
阀杆	钢	钢	钢	钢
阀瓣	灰铸铁+黄铜	灰铸铁	灰铸铁+不锈钢	灰铸铁聚四氟乙稀

主要外形及连接尺寸

型号	公称通径 DN（mm）	尺寸
型号	公称通径 DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

铸铁截止阀优点

结构简单，制造和维修比较方便。　
工作行程小，启闭时间短。
密封性好，密封面间磨擦力小，寿命较长。

铸铁截止阀注意事项

手轮、手柄操作的截止阀可安装在管道的任何位置上。
手轮、手柄及传动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
