调节阀

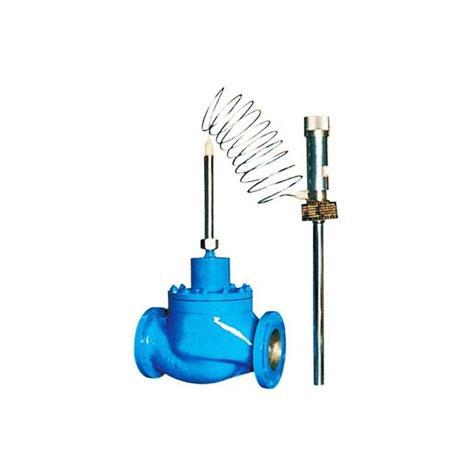

ZZW自力式温度调节阀

ZZW自力式温度调节阀自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。自力式温度调节阀具有温度设定···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

主要零件材料

阀体	ZG230—45	ZG1Cr18Ni9Ti
阀座	ZG1Cr18Ni12Mo2Ti	Cr18Ni12Mo2Ti
阀芯	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
波纹管套	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
平衡波纹管	1Cr18Ni9Ti
温包	H62	1Cr18Ni9Ti
毛细管	H62	1Cr18Ni9Ti
接头	35	1Cr18Ni9Ti

主要技术参数

公称通径DN (mm)			15	20		25		32		40	50	65	80		100	125	150		200	250
公称压力PN(Mpa)			1.6 4.0
额定流量系数（KV）		单座	5	7		11		20		30	48	75	120		190	300	480		760	1100
		双座				12		22		33	53	53	132		209	330	528		836	1210
		套筒				11		20		30	48	75	120		190	300	480		760	1100
额定行程(mm)					6		8		10		14			20				35
允许最大压差(Mpa)			1.6													1.5	0.5
温度调节范围(°C)			0~70、50~120、100~170、150~220、200~270
调节精度（%）			±5
允许超载值（°C）			分别为上述温度调节范围上限加50
使用环境温度（°C）			-40~+80
安装接头（M）			G1”
毛细管长度（M）			3、5
允许泄漏量	硬密封（1/h）		双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV）
允许泄漏量	软密封（m1/min）		0.15	0.15		0.15		0.30		0.30	0.45	0.60	0.90		1.70	4.0	4.0		6.75	11.10

外形尺寸

DN (mm)	D (mm)	D1 (mm)	螺栓孔 (n-Φ)	L (mm)	d (mm)	L1 (mm)	H(mm)	G (in)	导管长 (m)
32	135	100	4-Φ18	180	25	430	380	11/4″	3
40	145	110	4-Φ18	200	25	430	410	11/4″	3
50	160	125	4-Φ18	230	25	430	450	11/4″	3
65	180	145	4-Φ18	290	25	430	490	11/4″	3
80	195	160	8-Φ18	310	25	430	530	11/4″	3
100	215	180	8-Φ18	350	25	430	560	11/4″	3
125	245	210	8-Φ18	395	25	550	600	11/4″	4
150	280	240	8-Φ23	470	25	550	640	11/4″	4
200	335	295	12-Φ23	600	25	550	690	11/4″	4
250	400	355	12-Φ23	630	25	550	720	11/4″	4

注：

D、D1、n-Φ为PN1.6MPa法兰接口尺寸；
如用户需要PN2.5MPa产品或口径为DN15、DN20、DN25、DN300的产品，请向我公司查询尺寸；
阀体材质：普通铸铁、球墨铸铁、铸钢。

许用介质与温度的关系

阀体材质	公称压力（MPa）	介质温度℃
		≤150	≤200	≤250	≤300	≤350	≤400	≤425	≤450
		最大工作压力（MPa）
HT200	1.0	1.0
HT200	1.6	1.6	1.5
ZG230-450	1.6	1.57	1.52	1.44	1.28	1.12	0.88	0.72
ZG1Cr18Ni9Ti	1.6	1.6	1.6	1.4	1.25	1.1	1.0	0.9	0.75
ZG0Cr18Ni12Mo2Ti	4.0	4.0	4.0	3.6	3.2	2.8	2.5	2.2	1.9
ZG0Cr18Ni12Mo2Ti	6.4	6.4	6.4	5.6	5.0	4.5	4.0	3.6	3.0
