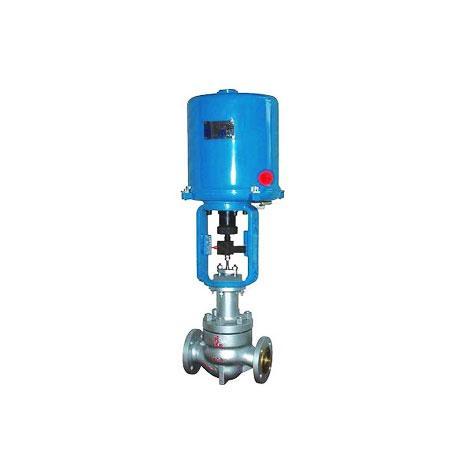

标准规格
阀体型式：直通铸造球型阀体
阀芯型式：平衡式套筒型阀芯
公称通径：DN25~300 NPS 1〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
技术参数
| 公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| 阀座通径mm | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数kv | 直线型 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 公称压力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 |
| 行程(mm) | 16 | 25 | 40 | 60 | 100 |
| 流量特性 | 直线，等百分比，快开 |
| 工作温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
| 法兰尺寸 | 符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 |
| 阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
| 阀芯材质 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
| 阀体型式 | 直通套筒铸造球型阀 |
| 上阀盖型式 | 普通式（常温），热片式（中温），长颈式（低温） |
配用电动执行
机构型号 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 |
| 381L | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 |
| 防爆型 | 381LXA-20 | 381LXB-30 | 381LXB-50 | | | | | |
注：
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。
零件材料
| 本体材质为碳钢 |
|---|
| 1 | 阀体 | WCB | LCB | WC9 | | 2 | 阀座 | 304 | 304 | 304 | | 3 | 阀芯 | 304 | 304 | 304 | | 4 | 导向套 | 304 | 304 | 304 | | 5 | 阀盖 | WCB | LCB | WC9 | | 6 | 阀杆 | 304 | 304 | 304 | | 7 | 填料 | PTFE/柔性石墨 | | 8 | 弹簧 | 65Mn | | 9 | 螺母 | 304 | 304 | 304 |
| 本体材质为不锈钢 |
|---|
| 1 | 阀体 | CF8 | CF8M | CF3M | | 2 | 阀座 | 304 | 316 | 316L | | 3 | 阀芯 | 304 | 316 | 316L | | 4 | 导向套 | 304 | 316 | 316L | | 5 | 阀盖 | CF8 | CF8M | CF3M | | 6 | 阀杆 | 304 | 316 | 316L | | 7 | 填料 | PTFE/柔性石墨 | | 8 | 弹簧 | 65Mn | | 9 | 螺母 | 304 | 316 | 316L |
| |
型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
|---|
| Z系列调节阀 | R:电动3810L执行机构
D:电动PSL执行机构 | H直行程 | M:标准型套筒调节阀
MF:软密封套筒调节阀
ML:单级笼式调节阀
MT:两级笼式调节阀
MG:带散热型套筒调节阀
MV:波纹管型套筒调节阀
MD:低温型套筒调节阀 | PN16=16
CL150LB=150 LB
JIS10K=10K | C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质 | DN25= DN252
NPS1〞= NPS 1〞 |
| 如：Z型电动套筒调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHM-16C DN50 |
性能
| 流量特性 | 直线、等百分比、快开 |
|---|
| 可调范围 | 50:1 |
| 额定CV值 | 等百分比CV10~1400 ，直线CV11~1500 |
| 允许泄漏量 | 硬密封平衡式:II级（0.5% 阀额定容量）软密封平衡式：V级 |
| 性能指标 | | 气动 | 电动 |
| 基本误差% | ±1.5 | ±1.0 |
| 回差% | ≤1.5 | ≤1.0 |
| 死区% | ≤0.6 | ≤1.0 |
| 始终点偏差% | ±2.5 | ±2.5 |
| 额定行程偏差% | ≤2.5 | ≤2.5 |
选用参数表
| 阀座直径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| 额定流量系数Cv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1400 |
| 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1500 |
| 公称通径 | 行程 | 可选流量系数Cv（★标准型 ●推荐 ○定制） |
| DN25 | 16 mm | ★ | | | | | | | | | | | |
| DN32 | 25 mm | ○ | ★ | | | | | | | | | | |
| DN40 | ○ | ● | ★ | | | | | | | | | |
| DN50 | ○ | ● | ● | ★ | | | | | | | | |
| DN65 | 40mm | | ○ | ○ | ○ | ★ | | | | | | | |
| DN80 | | ○ | ○ | ○ | ● | ★ | | | | | | |
| DN100 | | ○ | ○ | ○ | ● | ● | ★ | | | | | |
| DN125 | 60mm | | | | | ○ | ○ | ○ | ★ | | | | |
| DN150 | | | | | | ○ | ○ | ● | ★ | | | |
| DN200 | | | | | | ○ | ○ | ● | ● | ★ | | |
| DN250 | 100mm | | | | | | | | ○ | ● | ● | ★ | |
| DN300 | | | | | | | | | ○ | ● | ● | ★ |
| 电动执行机构 | 金属密封最大允许压差（MPa） |
| 型号 | 推力（N） |
| 3810L-08 | 800 | 6.4 | 6.4 | | | | | | | | | | |
| 3810L-20 | 2000 | 6.4 | 6.4 | 6.4 | 5.1 | | | | | | | | |
| 3810L-30 | 3000 | 6.4 | 6.4 | 6.4 | 6.4 | 5.7 | 4.76 | | | | | | |
| 3810L-50 | 5000 | | | 6.4 | 6.4 | 6.4 | 6.4 | 6.25 | | | | | |
| 3810L-65 | 6500 | | | | | | | 6.4 | 6.4 | 4.23 | 3.23 | | |
| 3810L-99 | 10000 | | | | | | | | | 6.4 | 6.1 | 3.31 | 2.07 |
| 3810L-160 | 16000 | | | | | | | | | | | 6 | 4 |
