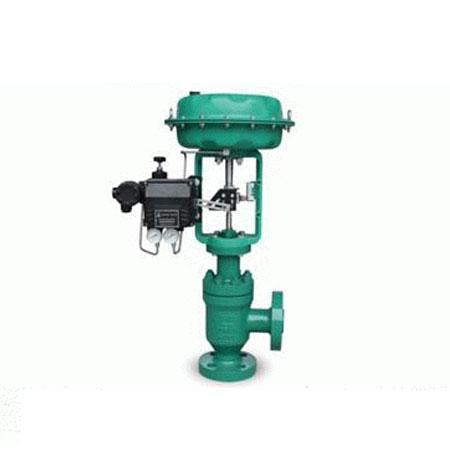

标准规格
阀体型式：角式铸造球型阀体
阀芯型式：单座、套筒型阀芯
公称通径：DN20~200 NPS3/4〞~ 8〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型、
保温夹套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
|---|
| Z系列调节阀 | J:气动薄膜执行机构
H:气动活塞执行机构 | 直行程 | J:标准型角式单座调节阀
JF:软密封角式单座调节阀
JM:标准型角式套筒调节阀
JT:两级笼式套筒角式调节阀
JG:带散热型角式调节阀
JV:波纹管型角式调节阀
JD:低温型角式调节阀 | PN16=16
CL150LB=150LB
JIS10K=10K | C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质 | DN25= DN252
NPS1〞= NPS 1〞 |
| 如：Z型气动薄膜角式单座调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHJ-16C DN50 |
性能
| 流量特性 | 直线、等百分比、快开 |
|---|
| 可调范围 | 50:1 (CV<6.3 30:1) |
| 额定CV值 | 等百分比CV1.6~630 ，直线CV1.8~690 |
| 允许泄漏量 | 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级）
泄漏量标准:GB/T 4213 |
| 性能指标 | | 气动 | 电动 |
| 基本误差% | ±1.5 | ±1.0 |
| 回差% | ≤1.5 | ≤1.0 |
| 死区% | ≤0.6 | ≤1.0 |
| 始终点偏差% | ±2.5 | ±2.5 |
| 额定行程偏差% | ≤2.5 | ≤2.5 |
选用参数表
| 阀座直径（mm） | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|
| 额定流量系数Cv | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 公称通径 | 行程 | 可选流量系数Cv（★标准型 ●推荐 ○定制） |
| DN20 | 16mm | ● | ● | ● | ★ | | | | | | | | | | |
| DN25 | ● | ● | ● | ● | ★ | | | | | | | | | |
| DN32 | 25 mm | ○ | ○ | ○ | ○ | ○ | ★ | | | | | | | | |
| DN40 | | ○ | ○ | ○ | ○ | ● | ★ | | | | | | | |
| DN50 | | | ○ | ○ | ○ | ● | ● | ★ | | | | | | |
| DN65 | 40mm | | | | | | ○ | ○ | ○ | ★ | | | | | |
| DN80 | | | | | | ○ | ○ | ○ | ● | ★ | | | | |
| DN100 | | | | | | ○ | ○ | ○ | ● | ● | ★ | | | |
| DN125 | 60mm | | | | | | | | | ○ | ○ | ○ | ★ | | |
| DN150 | | | | | | | | | | ○ | ○ | ● | ★ | |
| DN200 | | | | | | | | | | ○ | ○ | ● | ● | ★ |
气动执行机构
膜片有效面积Ae (cm2) | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 |
| 350 | 350 | 560 | 900 |
| 作用方式 | 弹簧范围 | 金属密封允许压差（MPa） |
| 气开 | 20-100KPa | 4.46 | 3.09 | 1.98 | 1.16 | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 |
| 40-200 KPa | 6.4 | 6.4 | 5.94 | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 |
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 |
| 气关 | 20-100KPa | 6.4 | 6.19 | 3.96 | 2.23 | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | 0.06 |
| 40-200 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 |
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52 |
