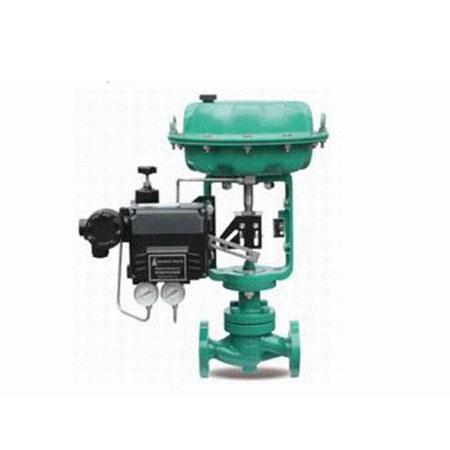

ZJHW气动小流量调节阀

ZJHW气动小流量调节阀ZJHW气动薄膜小流量调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。更小的流量系数选择增加了该阀的使用可选择多弹簧气动薄膜机构或电动执···

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

标准规格

阀体型式：直通铸造球型阀体

阀芯型式：非平衡式单座柱塞阀芯

公称通径：DN15、20、25 NPS 1/2〞~ 1〞

公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB

连接方式：法兰：FF、RF、MF、RTJ

焊接：SW、BW

法兰距：符合IEC 60534

阀盖形式：标准型（-5℃~230℃）、

散热片型（-45℃~大于230℃场合）、

低温加长型（-196℃~ -45℃）、波纹管密封型

填料：V型聚四氟乙烯填料、柔性石墨填料等

密封垫：金属夹石墨密封垫

执行机构：气动：多弹簧薄膜执行机构

表面涂漆：绿色丙稀酸聚胺酯磁漆

型号编制

Z	执行机构	H	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	J:气动薄膜执行机构 R:电动3810L执行机构 D:电动PSL执行机构	H直行程	W:标准型微小流量调节阀 WG:带散热型微小流量调节阀 WV:波纹管型微小流量调节阀 WD:低温型微小流量调节阀	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	DN25= DN25 NPS1〞=NPS1〞
如：Z型气动薄膜小流量调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHW-16C DN50

性能

选用参数表

额定流量系数Cv	等百分比					0.25	0.1	0.4	0.63	1.0
额定流量系数Cv	直线	0.01	0.04	0.1	0.16	0.25	0.1	0.4	0.63	1.0
公称通径	行程	可选流量系数Cv（★符合IEC ●推荐）
DN15	16mm	●	●	●	●	●	●	★	★	★
DN20		●	●	●	●	●	●	★	★	★
DN25		●	●	●	●	●	●	★	★	★
气动执行机构		ZHA/B-22
膜片有效面积Ae (cm2)		350
