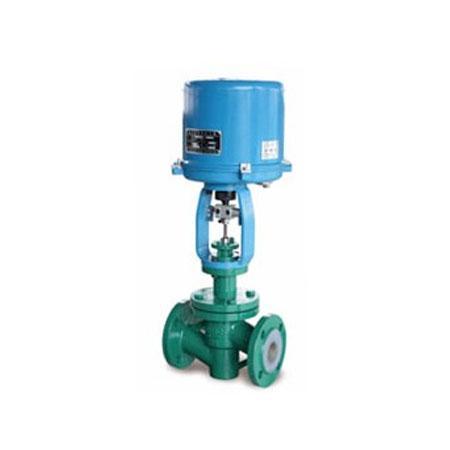

标准规格
阀体型式：直通铸造球型衬氟阀体
阀芯型式：非平衡式单座衬氟柱塞阀芯
公称通径：DN20~150 NPS 3/4〞~ 6〞
公称压力：PN16 ~ 25 CLASS 150/300LB
连接方式：法兰：FF、RF、MF、RTJ
阀盖形式：衬氟波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：聚四氟乙烯
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
|---|
| Z系列调节阀 | R:电动3810L执行机构
D:电动PSL执行机构 | H直行程 | CF:标准型衬氟调节阀 | PN16=16
CL150LB=150 LB
JIS10K=10K | C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M | DN25= DN25
NPS1〞=NPS1〞 |
| 如：Z型电动衬氟调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHCF-16C DN50 |
性能
| 流量特性 | 直线、等百分比、快开 |
|---|
| 可调范围 | 30:1 |
| 额定CV值 | 等百分比CV6.3~400 ，直线CV6.9~440 |
| 允许泄漏量 | 软密封:VI级（气泡级）
泄漏量标准:GB/T 4213 |
| 性能指标 | | 气动 | 电动 |
| 基本误差% | ±1.5 | ±1.0 |
| 回差% | ≤1.5 | ≤1.0 |
| 死区% | ≤0.6 | ≤1.0 |
| 始终点偏差% | ±2.5 | ±2.5 |
| 额定行程偏差% | ≤2.5 | ≤2.5 |
选用参数表
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|
| 额定流量系数Cv | 等百分比 | | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 200 | 240 |
| 直线 | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 220 | 300 |
| 行程 | 16mm | 25 mm | 40mm | 60mm |
| 电动执行机构 | 最大允许压差（MPa） |
| 型号 | 推力（N） |
| 3810L-08 | 800 | 2.38 | 1.52 | | | | | | | | |
| 3810L-20 | 2000 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | | | | | |
| 3810L-30 | 3000 | | | 2.79 | 1.79 | 1.14 | | | | | |
| 3810L-50 | 5000 | | | 4.66 | 2.98 | 1.91 | 1.13 | 0.6 | 0.47 | | |
| 3810L-65 | 6500 | | | | | | 1.35 | 0.8 | 0.57 | 0.39 | 0.26 |
| 3810L-99 | 10000 | | | | | | | | | 0.61 | 0.42 |
