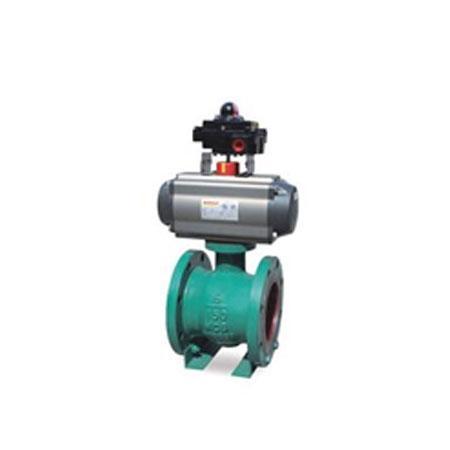

标准规格
阀体型式:直通铸造偏心球形阀
阀芯型式:偏心弓型截球体
公称通径:DN50 ~300 NPS 2〞~12〞
公称压力:PN16 ~40 CLASS 150LB ~300LB
连接方式:法兰 FF、RF、RTJ、等.
对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:气动:气动活塞式执行机构、气动薄膜执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
型号编制
Z | 执行机构 | R | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
---|
Z系列调节阀 | S:气动活塞执行机构
J:气动薄膜执行机构
A:电动DTR执行机构
R:电动3810R执行机构 | R
角行程 | P:标准型全腔偏心旋转调节阀
PF:软密封偏心旋转调节阀
RP:缩腔型偏心旋转调节阀 | PN16=16
CL150LB=150 LB | C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质 | DN50= DN50
NPS2〞=NPS2〞 |
如:气动活塞式偏心旋转调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZSRP-16C DN50 |
性能
流量特性 | 近似等百分比
|
---|
可调范围 | 全腔型 100:1 缩腔型 40:1 |
---|
额定CV值 | 全腔型CV 14~1750 缩腔型CV 6-700 |
---|
行程 | 全开 60° |
---|
允许泄漏量 | 硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级) |
---|
基本误差% | 气动 ±2 | 电动±2.0 |
---|
回差% | 气动 ≤1.5 | 电动≤1.0 |
---|
死区% | 气动 ≤0.6 | 电动≤1.0 |
---|
选用参数表
公称通径DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|
额定流量系数Cv | 全腔型 | 14 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
缩腔型 | 6 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 |
双作用气动执行机构 | 气源压力 400KPa |
型号 | 扭矩(N.M) | PTFE填料,金属密封允许压差 单位MPa |
ATD63 | 23.5 | 2.35 | 0.94 | | | | | | | | | |
ATD75 | 46.5 | 5.0 | 2.84 | 1.49 | 0.57 | 0.33 | | | | | | |
ATD88 | 73.2 | | | 2.39 | 0.99 | 0.62 | | | | | | |
ATD100 | 106 | | | | 1.54 | 0.99 | 0.30 | 0.19 | | | | |
ATD125 | 221 | | | | | | 1.29 | 0.80 | 0.39 | | | |
ATD160 | 453 | | | | | | 2.84 | 1.79 | 0.89 | 0.47 | 0.26 | 0.14 |
单作用气动执行机构 | 气源压力 400KPa |
型号 | 扭矩(N.M) | PTFE填料,金属密封允许压差 单位MPa |
ATS75 | 26.5 | 0.19 | | | | | | | | | | |
ATS88 | 44 | 1.19 | 0.09 | | | | | | | | | |
ATS100 | 60.7 | 3.97 | 1.59 | 0.81 | 0.11 | | | | | | | |
ATS125 | 126 | | | 2.19 | 0.89 | 0.59 | | | | | | |
ATS160 | 269 | | | | | 1.39 | 0.53 | 0.34 | | | | |
ATS200 | 467 | | | | | | 2.84 | 1.79 | 0.89 | 0.47 | 0.26 | 0.14 |
