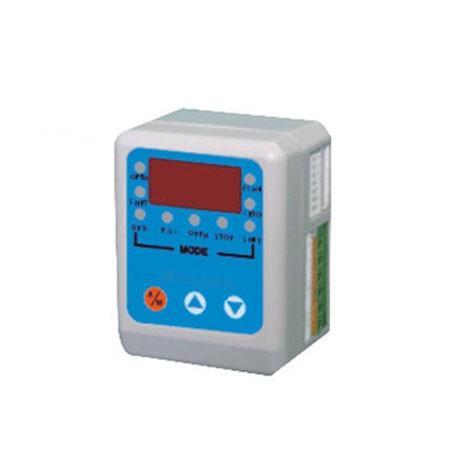

ZXQ型机内智能阀门定位器

技术特点

控制精度：0.1%-3.0%(通过U4参数可调)

可接电动执行器反馈信号：电位器500Ω-10KΩ

可接收外部控制信号（DC）：4-20mA(1-5V、0-10V、开关量等出厂前定制)

输入阻抗：250Ω；

通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN（开）、STOP（停）、SHUT（闭）

可选：①可控硅输出（AC，600V，25A）

②继电器输出（AC，250V，10A）◆定货时指明

输出执行器位置信号：低漂移输出4-20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω

环境温度：0-70℃，湿度：35-85%

有超温保护功能：定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制

外形尺寸：ZXQ2003 77mm(底面长)×76mm（底面宽）×51mm(高)；

ZXQ2004 74mm(底面长)×57mm(底面宽)×45mm(高)

可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）

可设定上下限位点

执行器堵转检测控制功能：如控制执行器发生堵转持续3-4S，定位器则断开控制输出1min；反复检测控制，至堵转排除。

可设定自调精度：执行器在工作过程中，无法定位，出现来回振动3次，定位器自动

把定位精度降低1/1000（即：原精度+1/1000），反复调节至适合的控制精度。设置参数为U0（000.x）

密码锁，防止误操作

防执行器频繁启动功能

带错误代码指示故障原因（E 0X）

按输入信号和执行器转角位置进行智能步距调整精确定位
