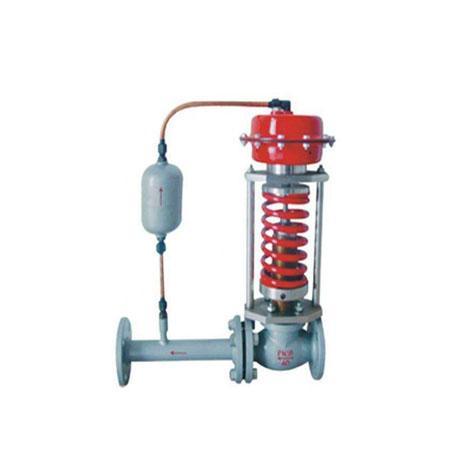

标准规格
阀体型式：直通铸造球型阀体
阀芯型式：快开型阀芯
公称通径：DN20 ~300 NPS3/4〞~12〞
公称压力：PN16 ~64 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
阀盖形式：螺栓压紧式
填 料：V型聚四氟乙烯
密 封 垫：金属夹石墨密封
执行机构：薄膜自力式、活塞式自力式、
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
| ZZY | 结构形式 | 公称压力 | 阀体材质 | 作用方式 | 冷凝器 | 压力调节范围(KPa) | 公称通径 |
|---|
| Z系列自力式调节阀 | P:单座自力式调节阀
M:套筒自力立式调节阀 | PN16=16
CL150LB=150 LB | C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质 | B:阀后压力控制
K:阀前压力控制 | 无：不带
C：带冷凝器 | 15~50 40~80 60~140 120~220
160~220 200~260 240~300
280~350 330~400 380~450
480~560 540~620 600~700
680~800 780~900 880~1000 950~1500 1000~2500 | DN50= DN50
NPS2〞=NPS2〞 |
如：单座自力式调节阀，公称压力PN16，WCB材质，阀后调压，不带冷凝器，压力范围120-220KPa,口径DN50
型号为：ZZYP-16C-B-120~220-DN50 |
性能及选用参数表
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| 额定流量系数（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
| 额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 |
| 公称压力 | PN 16、40、64 CLASS150LB~300LB |
压力调节范围（Kpa） | 15~50 40~80 60~140 120~220 160~220 200~260
240~300 280~350 330~400 380~450 480~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
*控制压力尽量选择在调节范围中间值附件。 |
| 流量特性 | 快开 |
| 调节精度% | ±5-10 |
| 使用温度 | -40℃≤不带冷凝器≤200℃≤带冷凝器≤350℃ |
| 允许泄漏量 | 硬密封（1/h） | 单座：≤10-4阀额定容量（IV）级；套筒：≤5×10-4阀额定容量（II级） |
| 软密封（1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 |
| 减压比 | 最大 | 10 |
| 最小 | 1.25 |
| 阀前压力的最小值 |
| 阀前压力KPa | 30 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 阀后压力KPa | 15-24 | 15-40 | 15-80 | 15-120 | 20-160 | 25-200 | 30-240 | 35-280 | 40-320 |
| 阀前压力KPa | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 |
| 阀后压力KPa | 45-360 | 50-400 | 55-440 | 60-480 | 65-520 | 170-560 | 75-600 | 80-640 | 85-680 |
| 阀前压力KPa | 900 | 950 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 | |
| 阀后压力KPa | 90-720 | 95-760 | 100-800 | 125-1000 | 150-1200 | 200-1600 | 250-2000 | 300-2400 | |
