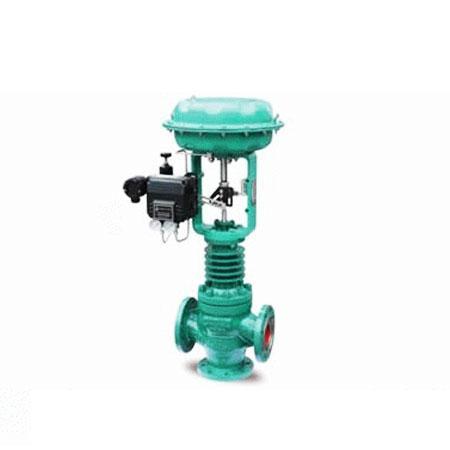

气动三通调节阀,是由多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流(分流)阀组成。具有结构简单、重量轻、动作灵敏、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,气动三通调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
ZJHF(H)型气动三通调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构,具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
气动三通调节阀有三通合流及三通分流两种。公称压力有PN16、40、64;公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。
标准规格
阀体型式:三通铸造球型阀体
阀芯型式:三通型双座阀芯
公称通径:DN20~300 NPS 3/4〞~ 12〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
型号编制
Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
---|
Z系列调节阀 | J:气动薄膜执行机构 H:气动活塞执行机构 | H直行程 | F:三通分流调节阀 H:三通合流调节阀 F(H)G:散热型三通分(合)流调节阀 F(H)V:波纹管型三通分(合)流调节阀 F(H)D:低温型三通分(合)流调节阀 | PN16=16 CL150LB=150 LB JIS10K=10K | C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质 | DN25= DN25 NPS1〞= NPS 1〞 |
如:气动薄膜三通分流调节阀,散热型,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZJHFG-16C DN50 |
性能
流量特性 | 直线、等百分比 |
---|
可调范围 | 30:1 |
额定CV值 | 等百分比直线CV8.5~1280 |
允许泄漏量 | 硬密封:IV级(0.01% 阀额定容量) |
性能指标 |
| 气动 | 电动 |
基本误差% | ±1.5 | ±1.0 |
回差% | ≤1.5 | ≤1.0 |
死区% | ≤0.6 | ≤1.0 |
始终点偏差% | ±2.5 | ±2.5 |
额定行程偏差% | ≤2.5 | ≤2.5 |
选用参数表
阀座直径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|
额定流量系数CV | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
公称通径 | 行程 | 可选流量系数Cv(★标准型 ●推荐) |
DN25 | 16 mm | ★ |
|
|
|
|
|
|
|
|
|
|
|
DN32 | 25 mm |
| ★ |
|
|
|
|
|
|
|
|
|
|
DN40 |
| ● | ★ |
|
|
|
|
|
|
|
|
|
DN50 |
| ● | ● | ★ |
|
|
|
|
|
|
|
|
DN65 | 40mm |
|
|
|
| ★ |
|
|
|
|
|
|
|
DN80 |
|
|
|
| ● | ★ |
|
|
|
|
|
|
DN100 |
|
|
|
| ● | ● | ★ |
|
|
|
|
|
DN125 | 60mm |
